제품 상세정보
원래 장소: 창주, 치안스, 중국
브랜드 이름: Lingman
모델 번호: 레이저 척 G400DB-175
지불과 운송 용어
최소 주문 수량: 1개 세트
가격: USD 4800-5400/set
포장 세부 사항: 목제 통
배달 시간: 15-20 작업 일수
지불 조건: 전신환, L/C (신용장)
공급 능력: 달 당 100개 세트
상품 이름: |
레이저 척 |
갈고리 발톱 타격: |
162mm |
최대 고정시키는 힘: |
0.8KN |
허용 압력: |
0.2-0.9MPA |
제한 속도: |
200r/min |
클램핑 범위: |
8-170mm |
중심 높이: |
260 밀리미터 |
회전 관성: |
3.1 킬로그램.㎡ |
회전부 몸무게: |
125 킬로그램 |
모든 구성 단위 무게: |
195KG |
애플리케이션: |
레이저 절단기 |
상품 이름: |
레이저 척 |
갈고리 발톱 타격: |
162mm |
최대 고정시키는 힘: |
0.8KN |
허용 압력: |
0.2-0.9MPA |
제한 속도: |
200r/min |
클램핑 범위: |
8-170mm |
중심 높이: |
260 밀리미터 |
회전 관성: |
3.1 킬로그램.㎡ |
회전부 몸무게: |
125 킬로그램 |
모든 구성 단위 무게: |
195KG |
애플리케이션: |
레이저 절단기 |
1. 기술

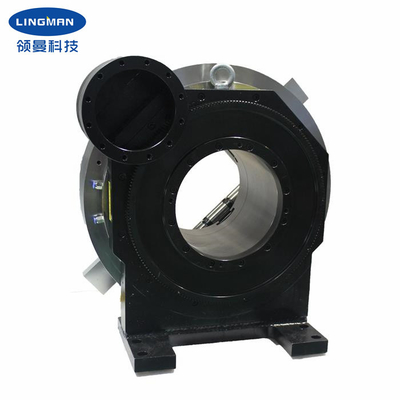

G400DB-175는 주로 래이저 커팅 머신을 위해 만들어지는 일종의 레이저 척입니다. 그리고 레이저 척 자체는 독립적 축으로서 사용될 수 있고 레이저 척이 제조 공정에 있는 제품을 고정시키고 동시에 회전할 수 있습니다.
빠른 클램핑과 감소 조치는 공기 흡입구의 측면 회전에 의해 만들어질 수 있고, 작업을 시작하기 위해 공기 공급원을 끊습니다. 클램핑을 실현하기 위해 원천(0.2-0.9Mpa)를 제품의 기지를 고친 후, 조화된 모터와 기어를 연결하세요 그리고, 압축된 공기를 연결시키고 회전하기 위해 제조 공정에 있는 제품을 운전하기. 그것은 고정시키고 회전하여 주로 제조 공정에 있는 제품을 위해 사용됩니다.
이 레이저 척은 4 턱을 가지고 있고 그것이 이중 전력 자동물개입니다. 그것은 부드러운 회전, 고정밀도와 저소음을 가지고 있습니다. 게다가, 그것은 경량과 작은 불활동입니다, 이것들이 절단 효율을 향상시킬 수 있고, 또한 에너지를 절약할 수 있습니다.
2. 성능 파라미터
|
레이저 척 |
|
162 밀리미터 |
|
0.8KN |
|
0.2-0.9MPa |
|
200r/min |
|
8-170mm |
|
260 밀리미터 |
|
3.2kg.m2 |
|
125 킬로그램 |
|
190 킬로그램 |
3. 차원
상술 | A | 비 | B1 | C | D | E | F | G | H | 나 | J | K | 오우 | R |
G400DB-175 | 500 | 260 | 500 | 555 | 160 | 100 | 440 | 316 | 175 | 215 | 196 | 400 | 6 | 12-M8 |
4. 장점
a. 전 행정 디자인 |
비. 광범위한 애플리케이션, 프로필을 처리하는 다양화 |
C. 높은 반복성 위치 결정 정밀도 |
D. 낮은 유지보수 비용, 긴 서비스 라이프 |
E. 다중 환경 설정은 이용 가능합니다 e.2 콤 타입 또는 장붓구멍 홈 타입 갈고리 발톱 |
5. 우리의 서비스
a. 우리는 좋은 가격과 빠른 생산 소요 시간과 직접적 공장입니다. |
비. 전문적 디자인 팀은 당신과 함께 일합니다. |
C. 고급 품질을 보증하기 위한 전문적 QC 팀. |
D. OEM과 ODM 서비스를 제공하기. |
6. 생산 라인
