제품 상세정보
원래 장소: 창주, 치안스, 중국
브랜드 이름: Lingman
모델 번호: G400C-170
지불과 운송 용어
최소 주문 수량: 1개 세트
가격: USD 6600-7200 set
포장 세부 사항: 목제 통
배달 시간: 10-15 작업 일수
지불 조건: 전신환, L/C (신용장)
공급 능력: 달 당 100개 세트
상품 이름: |
레이저 척 |
갈고리 발톱 타격: |
170 밀리미터 |
최대 고정시키는 힘: |
1.36-2.5KN |
허용 압력: |
0.2-0.9MPA |
제한 속도: |
160r/min |
클램핑 범위: |
5-170mm |
중심 높이: |
280 밀리미터 |
회전 관성: |
3.95 킬로그램.㎡ |
상품 이름: |
레이저 척 |
갈고리 발톱 타격: |
170 밀리미터 |
최대 고정시키는 힘: |
1.36-2.5KN |
허용 압력: |
0.2-0.9MPA |
제한 속도: |
160r/min |
클램핑 범위: |
5-170mm |
중심 높이: |
280 밀리미터 |
회전 관성: |
3.95 킬로그램.㎡ |
1. 기술

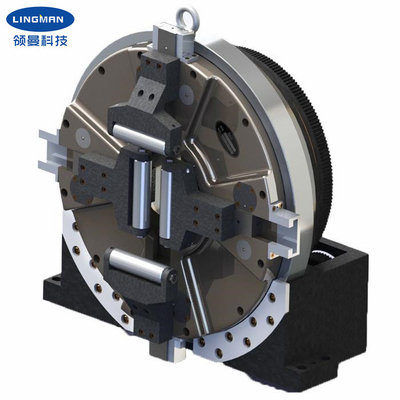

이 척은 특별히 장비를 줄이는 레이저 파이프를 위해 설계된 4 져 풀 스트로크 탑재대입니다. 이것은 안전하게 제조 공정에 있는 제품을 잡고, 동시에 회전하는 중앙에 회전하는 독립적 축을 가지고 있습니다. 제품 베이스가 고쳐진 후, 그것은 상응하는 모터를 추가하고 제조 공정에 있는 제품을 고정시키기 위해 압축 공기 소스 (0.1-0.9Mpa)를 그것과 기어를 연결하고, 그리고 나서 연결되고 회전하기 위해 제조 공정에 있는 제품을 운전하는 것은 오직 필요합니다. 빠른 클램핑과 릴리싱 조치는 옆을 향한 회전한 공기 흡입구에 의해 이루어집니다. 적용 가능한 관 이음쇠의 전체 범위는 고정될 수 있으며, 그것이 생산 효율을 향상시킬 수 있습니다. 시장에서의 유사 제품과 비교해서, 척은 더 높은 고정시키는 힘과 더불어, 더 높은 회전 정확도와 반복성을 가지고 있습니다.
제품은 넓게 특별한 레이저 관 가공반과 다른 파이프 가공기 툴 시스템에서 사용될 수 있습니다.
2. 성능 파라미터
|
모델 번호 |
G400C-170 |
| 갈고리 발톱 타격 | 165 밀리미터 |
| 최대 고정시키는 힘 | 1.36-2.45KN |
| 할러블 압력 | 0.1-0.9MPa |
| 제한 속도 | 150r/min |
| 클램핑 범위 | 0-170mm |
| 중심 높이 | 280 밀리미터 |
| 회전 관성 | 3.95 킬로그램.㎡ |
| 회전부 몸무게 | 128.5 킬로그램 |
| 모든 구성 단위 무게 | 210 킬로그램 |
기록 : 표준 매개 변수가 수 위에 있습니다. 우리는 또한 고객들의 특수한 요구 사항에 따라 제품을 설계할 수 있습니다.
3. 차원
| 상술 | A | 비 | B1 | Ｃ | Ｄ | Ｅ | Ｆ | Ｇ | Ｈ | 나 | Ｊ | Ｋ | 오우 | Ｒ | Ｓ |
| G400C-170 | 600 | 280 | 590 | 602 | 100 | 60 | 570 | 273 | 170 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. 장점
| a. 전 행정 디자인 |
| 비. 광범위한 애플리케이션, 프로필을 처리하는 다양화 |
| Ｃ. 높은 반복성 위치 결정 정밀도 |
| Ｄ. 낮은 유지보수 비용, 긴 서비스 라이프 |
|
Ｅ. 다중 환경 설정은 이용 가능합니다 e.1 솔리드 또는 공동 e.2 콤 타입 또는 장붓구멍 홈 타입 갈고리 발톱 |
5. 우리의 서비스
| a. 우리는 좋은 가격과 빠른 생산 소요 시간과 직접적 공장입니다. |
| 비. 전문적 디자인 팀은 당신과 함께 일합니다. |
| Ｃ. 고급 품질을 보증하기 위한 전문적 QC 팀. |
| Ｄ. OEM과 ODM 서비스를 제공하기. |
6. 생산 라인
