제품 상세정보
원래 장소: 창주, 치안스, 중국
브랜드 이름: Lingman
지불과 운송 용어
최소 주문 수량: 5개 세트
가격: USD 265-780 set
포장 세부 사항: 목제 통
배달 시간: 7-15 작업 일수
지불 조건: 전신환, L/C (신용장)
공급 능력: 달 당 200개 세트
모델 번호: |
3H-18 |
상품 이름: |
파워 척 |
재료: |
강철, 스테인레스 강 |
쐐기 타격: |
25 밀리미터 |
갈고리 발톱 타격 / 지름: |
10.8 밀리미터 |
클램핑 지름: |
50-450mm |
맥스. D.B는 당깁니다: |
72KN |
맥스. 고정시키는 힘: |
180kN |
Max.Working 압력: |
2.5Mpa |
중량: |
164 킬로그램 |
상응하는 크릴.: |
TH-1512 |
최대 속도: |
2000 분 / r.p.m |
모델 번호: |
3H-18 |
상품 이름: |
파워 척 |
재료: |
강철, 스테인레스 강 |
쐐기 타격: |
25 밀리미터 |
갈고리 발톱 타격 / 지름: |
10.8 밀리미터 |
클램핑 지름: |
50-450mm |
맥스. D.B는 당깁니다: |
72KN |
맥스. 고정시키는 힘: |
180kN |
Max.Working 압력: |
2.5Mpa |
중량: |
164 킬로그램 |
상응하는 크릴.: |
TH-1512 |
최대 속도: |
2000 분 / r.p.m |
1. 기술
이 제품은 독립적 지적 소유권과 국가적 특허 제품입니다.

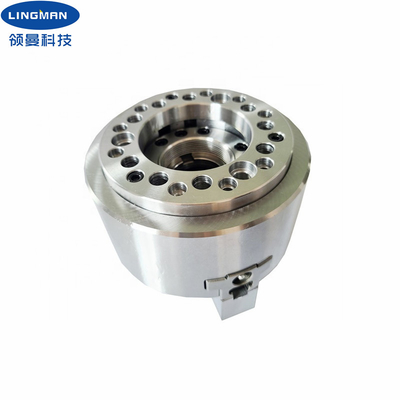

척 자체는 짜맞춘 피스톤으로 실린더이고 클램핑과 감소 활동이 가늘고 긴 꼬리 부분 조절 메카니즘을 통해 실현됩니다. 이 제품은 특히 불규칙 객체의 클램핑에 적합한 대직경 쐐기형 3개 턱 통공입니다. 미끄럼면은 경화됩니다, 정확성이 갈렸고, 직접적으로 기름을 쳤습니다. 이 제품의 우위는 그것의 높은 강성 구조와 높은 클램핑 정확도에 있습니다. 그것의 장점은 다음과 같습니다 : 1 신체제, 고강도 부품 설계, 그렇게 발톱 석이 부서지도록 쉽지 않고 클램핑 제조 공정에 있는 제품 플로팅 크기가 작고. 2. 일반적 접속 표준이 직접적으로 다른 변화 없이, 장비의 표준 축으로 연결될 수 있습니다 ; 3. 무의미한 회전유 실린더의 유니버샬형
표준 크기 척 뿐 아니라 우리는 원삭선반이 향상되도록 요구하여 또한 CNC 선반, 정규적 선반과 타장비에 대해 맞춘 척을 제공합니다.
2. 성능 파라미터
|
모델 번호 |
3H-18 |
|
쐐기 타격 |
23 밀리미터 |
|
갈고리 발톱 타격 / 지름 |
10.6 밀리미터 |
|
클램핑 지름 |
50-450mm |
|
맥스. D.B는 당깁니다 |
71KN |
|
맥스. 고정시키는 힘 |
179.8KN |
|
중량 |
164KG |
|
Max.working 압력 |
2.4Mpa |
|
맥스. 수 혁명 |
2000 r.p.m |
|
적용 가능한 로터리 실린더 |
TH-1512 |
3. 차원
| 상술 | A | 비 | Ｃ | Ｄ | D1 | D2 | Ｅ | E1 | Ｆ | Ｇ 최대. | Ｇ 분. | Ｈ | Ｊ |
| 3H-18 | 450 | 133 | 300 | 235 | / | / | 6 | / | 120 | 11 | -12 | 39 | 60 |
4. 장점
| a. 전 행정 디자인 |
| 비. 광범위한 애플리케이션, 프로필을 처리하는 다양화 |
| Ｃ. 높은 반복성 위치 결정 정밀도 |
| Ｄ. 낮은 유지보수 비용, 긴 서비스 라이프 |
|
Ｅ. 다중 환경 설정은 이용 가능합니다 e.2 콤 타입 또는 장붓구멍 홈 타입 갈고리 발톱 |
5. 우리의 서비스
| a. 우리는 좋은 가격과 빠른 생산 소요 시간과 직접적 공장입니다. |
| 비. 전문적 디자인 팀은 당신과 함께 일합니다. |
| Ｓ. 고급 품질을 보증하기 위한 전문적 QC 팀. |
| Ｄ. OEM과 ODM 서비스를 제공하기. |
