제품 상세정보
원래 장소: 창주, 치안스, 중국
브랜드 이름: Lingman
모델 번호: 공기 회동 척 G500DC-230
지불과 운송 용어
최소 주문 수량: 1개 세트
가격: USD 4200-4900/set
포장 세부 사항: 목제 통
배달 시간: 15-20 작업 일수
지불 조건: 전신환, L/C (신용장)
공급 능력: 달 당 500개 세트
상품 이름: |
공기 회동 척 |
갈고리 발톱 타격: |
220 밀리미터 |
최대 고정시키는 힘: |
1.5KN |
허용 압력: |
0.3-0.9MPa |
제한 속도: |
150r/min |
클램핑 범위: |
8-228mm |
중심 높이: |
315MM |
회전 관성: |
4.20 킬로그램.㎡ |
상품 이름: |
공기 회동 척 |
갈고리 발톱 타격: |
220 밀리미터 |
최대 고정시키는 힘: |
1.5KN |
허용 압력: |
0.3-0.9MPa |
제한 속도: |
150r/min |
클램핑 범위: |
8-228mm |
중심 높이: |
315MM |
회전 관성: |
4.20 킬로그램.㎡ |
1. 데스크리피티온

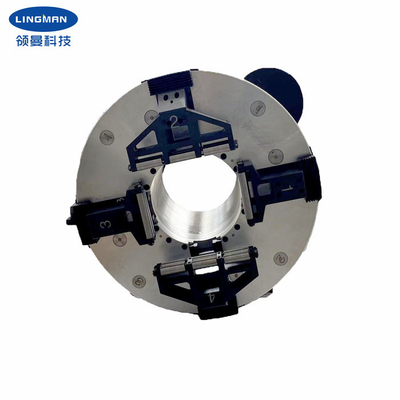

우리의 공기 회동 척은 주로 레이저 관 가공반을 위해 설계됩니다. 공기 회동 척은 또한 케케묵은 직사각형인 라운드를 사로 잡을 수 있습니다, Ｈ와 Ｌ가 다른 고객 요구 사항을 충족시키기 위해 지하철을 탑니다.
이 마개는 최신 디자인입니다. 척이 전 행정을 위해 설계되어서 four PAWS의 위치를 조정하기 위한 어떤 필요성이 없습니다. 이 공압 척은 220 밀리미터의 갈고리 발톱 타격 / 지름을 가지고 있고, 관 이음쇠의 150 킬로그램까지 수용할 수 있습니다. 척의 중심 높이는 315 밀리미터입니다. 더 낮은 압력의 경우에, 더 덜 고정시키는 힘은 입수할 수 있습니다.
공기 회동 척은 더 좋은 안정성과 마모 방지를 가지고 있습니다. 내부 크로스 롤러 베어링의 덕택으로, 서비스 수명은 더 오랫동안 있고 회전과 반복 위치설정의 정확도가 더 높습니다.
2. 성능 파라미터
|
공기 회동 척 |
|
G500DC-230 |
|
220 밀리미터 |
|
1.5KN |
|
0.3-0.9MPa |
|
150r/min |
|
8-228mm |
|
315 밀리미터 |
|
4.18Kg.m2 |
|
124 킬로그램 |
|
245 킬로그램 |
3. 차원
| 상술 | A | 비 | B1 | Ｃ | Ｄ | Ｅ | Ｆ | Ｇ | Ｈ | 나 | Ｒ | Ｓ |
| G500DC-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 368 | 230 | 265 | 12-M8 | 18X22 |
4. 장점
| a. 전 행정 디자인 |
| 비. 광범위한 애플리케이션, 프로필을 처리하는 다양화 |
| Ｃ. 높은 반복성 위치 결정 정밀도 |
| Ｄ. 낮은 유지보수 비용, 긴 서비스 라이프 |
|
Ｅ. 다중 환경 설정은 이용 가능합니다 |
5. 우리의 서비스
| a. 우리는 좋은 가격과 빠른 생산 소요 시간과 직접적 공장입니다. |
| 비. 전문적 디자인 팀은 당신과 함께 일합니다. |
| Ｃ. 고급 품질을 보증하기 위한 전문적 QC 팀. |
| Ｄ. OEM과 ODM 서비스를 제공하기. |
