제품 상세정보
원래 장소: 창주, 치안스, 중국
브랜드 이름: Lingman
모델 번호: 공기 회동 척 G500DC-230
지불과 운송 용어
최소 주문 수량: 1개 세트
가격: USD 4200-4900/set
포장 세부 사항: 목제 통
배달 시간: 15-20 작업 일수
지불 조건: 전신환, L/C (신용장)
공급 능력: 달 당 500개 세트
상품 이름: |
공기 회동 척 |
갈고리 발톱 타격: |
215 밀리미터 |
최대 고정시키는 힘: |
1.45KN |
허용 압력: |
0.3-0.9MPa |
제한 속도: |
150r/min |
클램핑 범위: |
8-230mm |
중심 높이: |
315MM |
회전 관성: |
4.18 킬로그램.㎡ |
상품 이름: |
공기 회동 척 |
갈고리 발톱 타격: |
215 밀리미터 |
최대 고정시키는 힘: |
1.45KN |
허용 압력: |
0.3-0.9MPa |
제한 속도: |
150r/min |
클램핑 범위: |
8-230mm |
중심 높이: |
315MM |
회전 관성: |
4.18 킬로그램.㎡ |

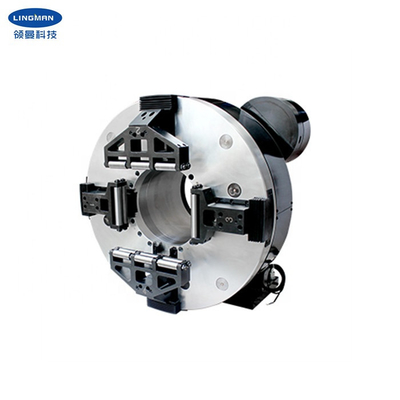

1. 데스크리피티온
레이저 척의 전체 시리즈는 하급을 제거하고 우수성을 구하기 위해 많은 시간 뒤에 조사되고 설계됩니다. 그것은 단순 구조, 편리 설치, 강한 적용, 깨끗하고 오래가, 믿을 만한 클램핑과 오래가는 정확성의 특성을 가집니다. 이 공기 회동 척은 전문적 관 가공반을 위한 적당하, 튜브 판 기계와 다른 매력적 파이프부, 모든 종류의 둥근 파이프에 적합하, 사각 파이프, 직사각관, 타원형 파이프 자르는 처리 공정입니다, 발톱의 약간의 변경이 파이프의 모든 종류의 모양으로 잘라줄 수 있습니다.
이 공기 회동 척은 최신 디자인입니다. 척이 전 행정을 위해 설계되어서 4 턱의 위치를 조정하기 위한 어떤 필요성이 없습니다. 이 공압 척은 220 밀리미터의 갈고리 발톱 타격 / 지름을 가지고 있고, 관 이음쇠의 150 킬로그램까지 수용할 수 있습니다. 공기 회동 척의 중심 높이는 315 밀리미터입니다. 낮은 공기 압력의 경우에, 고정시키는 힘은 얇은 벽 관 이음쇠의 처리를 만나기 위해, 작을 수 있습니다.
2. 성능 파라미터
|
공기 회동 척 |
|
G500DC-230 |
|
220 밀리미터 |
|
1.5KN |
|
0.3-0.9MPa |
|
150r/min |
|
8-228mm |
|
315 밀리미터 |
|
4.18Kg.m2 |
|
124 킬로그램 |
|
245 킬로그램 |
3. 차원
| 상술 | A | 비 | B1 | Ｃ | Ｄ | Ｅ | Ｆ | Ｇ | Ｈ | 나 | Ｒ | Ｓ |
| G500DC-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 368 | 230 | 265 | 12-M8 | 18X22 |
4. 장점
| a. 전 행정은 공기 회동 척을 설계했습니다 |
| 비. 광범위한 애플리케이션, 프로필을 처리하는 다양화 |
| Ｃ. 높은 반복성 위치 결정 정밀도 |
| Ｄ. 낮은 유지보수 비용, 긴 서비스 라이프 |
|
Ｅ. 다중 환경 설정은 이용 가능합니다 |
5. 우리의 서비스
| a. 우리는 좋은 가격과 빠른 생산 소요 시간과 직접적 공장입니다. |
| 비. 전문적 디자인 팀은 당신과 함께 일합니다. |
| Ｃ. 고급 품질을 보증하기 위한 전문적 QC 팀. |
| Ｄ. OEM과 ODM 서비스를 제공하기. |
