제품 상세정보
원래 장소: 창주, 치안스, 중국
브랜드 이름: Lingman

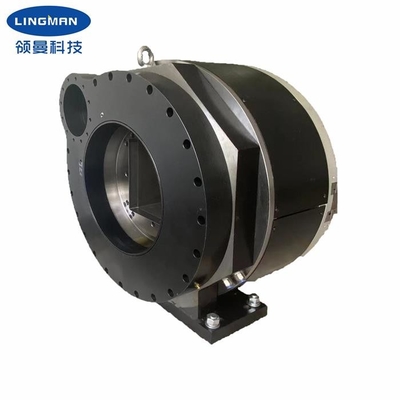

모델 번호: 공기 교차로 chuckG620DF-245
지불과 운송 용어
최소 주문 수량: 1개 세트
가격: USD 4800-5200 set
포장 세부 사항: 목제 통
배달 시간: 10-15 작업 일수
지불 조건: 전신환, L/C (신용장)
공급 능력: 달 당 500개 세트
상품 이름: |
공기 회동 척 |
갈고리 발톱 타격: |
236MM |
최대 고정시키는 힘: |
2.1KN |
허용 압력: |
0.20-0.90MPa |
제한 속도: |
150r/min |
클램핑 범위: |
6-242MM |
중심 높이: |
315MM |
회전 관성: |
5.2 킬로그램.㎡ |
상품 이름: |
공기 회동 척 |
갈고리 발톱 타격: |
236MM |
최대 고정시키는 힘: |
2.1KN |
허용 압력: |
0.20-0.90MPa |
제한 속도: |
150r/min |
클램핑 범위: |
6-242MM |
중심 높이: |
315MM |
회전 관성: |
5.2 킬로그램.㎡ |
1. 기술
우리의 회사는 15년의 CNC 선반과 래이저 커팅 머신 척 전문적 제조들의 생산의 전문적 경험을 가집니다. 공기 회동 척은 2022년을 위해 설계된 최근 레이저 척입니다. 레이저 관절 단기가 관 이음쇠를 줄이고 처리할 때, 그것은 척으로 관 이음쇠를 고정시키고 고치도록 필요합니다. 턱의 2 그룹에 대하여 전체 척 일반 계획표는 열리고 각각 마감될 수 있지만, 그러나 클램핑 또는 깨지기 쉬운 맞춤을 위해 사용된 얇은 관에, 그것의 턱 여행이 클램프가 파이프 강하를 만들 수 있습니다, 클램핑이 가공관 클램프 플랫을 만들거나, 파이프 스크랩을 처리함으로써 야기되는 것으로 뽑내며 말했는지를 컨트롤하고, 기 위해 DF 일련 전 행정 정사각형 홀 척 척에, 이 문제를 해결합니다 쉽지 않습니다 - G620DF - 245.
척 자체는 독립적 회전 스핀들로서 일할 수 있습니다. 새로운 공기 회동 척은 하기 장점을 가집니다 : 1, 환원제 설치 위치가 임의로 조정될 수 있습니다 ; 2. 똑같은 척 크기는 적당하 얇은 관 또는 깨지기 쉬운 튜브를 고정시키기 위해 관 크기 범위를 처리해서 더 크게 있고 효과적으로 사용될 수 있다는 것 이고 범위가 인 라운드 홀 제한, 클램핑을 통하여, 평평하 넓이 고정시키는 것을 방지합니다
제품은 넓게 특별한 레이저 관 가공반과 다른 파이프 처리 시스템에서 사용될 수 있습니다.
2. 성능 파라미터
| 상품 이름 | 공기 회동 척 |
|
모델 번호 |
G620DF-245 |
| 갈고리 발톱 타격 | 236 밀리미터 |
| 최대 고정시키는 힘 | 2.1KN |
| 할러블 압력 | 0.2-0.9MPa |
| 제한 속도 | 150/min |
| 클램핑 범위 | 6-242mm |
| 중심 높이 | 315 밀리미터 |
| 회전 관성 |
5.2 킬로그램.㎡ |
| 회전부 몸무게 | 120 킬로그램 |
| 모든 구성 단위 무게 | 250 킬로그램 |
기록 : 표준 매개 변수가 수 위에 있습니다. 우리는 또한 고객들의 특수한 요구 사항에 따라 제품을 설계할 수 있습니다.
3. 차원
| 상술 | A | 비 | B1 | Ｃ | Ｄ | Ｅ | Ｆ | Ｇ | Ｈ | 나 | Ｊ | Ｋ | 오우 | Ｒ | Ｓ |
| G620DF-245 | 420 | 315 | 624 | 662 | 220 | 60 | 380 | 403.5 | 245X245 | / | 444.5 | / | / | / | 18X22 |
4. 장점
| a. 전 행정 디자인 |
| 비. 광범위한 애플리케이션, 프로필을 처리하는 다양화 |
| Ｃ. 높은 반복성 위치 결정 정밀도 |
| Ｄ. 낮은 유지보수 비용, 긴 서비스 라이프 |
|
Ｅ. 다중 환경 설정은 이용 가능합니다 e.1 솔리드 또는 공동 e.2 콤 타입 또는 장붓구멍 홈 타입 갈고리 발톱 |
5. 우리의 서비스
| a. 우리는 좋은 가격과 빠른 생산 소요 시간과 직접적 공장입니다. |
| 비. 전문적 디자인 팀은 당신과 함께 일합니다. |
| Ｃ. 고급 품질을 보증하기 위한 전문적 QC 팀. |
| Ｄ. OEM과 ODM 서비스를 제공하기. |
