제품 상세정보
원래 장소: 창주, 치안스, 중국
브랜드 이름: Lingman
모델 번호: 공기 교차로 chuckG700D-270
지불과 운송 용어
최소 주문 수량: 1개 세트
가격: USD 4800-5200 set
포장 세부 사항: 목제 통
배달 시간: 10-15 작업 일수
지불 조건: 전신환, L/C (신용장)
공급 능력: 달 당 500개 세트
상품 이름: |
공기 회동 척 |
갈고리 발톱 타격: |
242 밀리미터 |
최대 고정시키는 힘: |
3.16KN |
허용 압력: |
0.2-0.9MPA |
제한 속도: |
115r/min |
클램핑 범위: |
15-270mm |
중심 높이: |
375 밀리미터 |
회전 관성: |
10.92 킬로그램.㎡ |
상품 이름: |
공기 회동 척 |
갈고리 발톱 타격: |
242 밀리미터 |
최대 고정시키는 힘: |
3.16KN |
허용 압력: |
0.2-0.9MPA |
제한 속도: |
115r/min |
클램핑 범위: |
15-270mm |
중심 높이: |
375 밀리미터 |
회전 관성: |
10.92 킬로그램.㎡ |
1. 기술

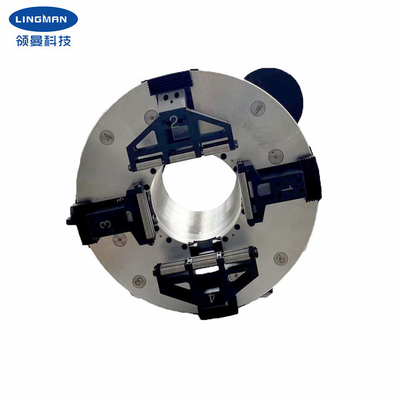

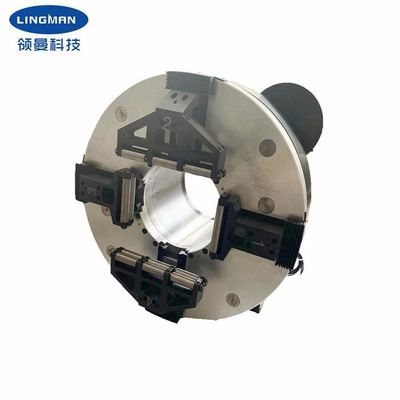

척은 특별히 장비를 줄이는 레이저 파이프를 위해 설계된 4 져 전 행정 마스터 척입니다. 척 자체는 독립적 회전 스핀들로서 일할 수 있습니다. 제품의 기지가 고쳐진 후, 단지 지지하는 모터와 기어 연결을 추가하세요 그리고, 회전하기 위해 제조 공정에 있는 제품을 고정시키고 제조 공정에 있는 제품을 운전하기 위해 그리고 나서 압축 공기 소스 (0.3-0.9mpa)를 연결시키세요. 척 전 행정 작전, four PAWS의 위치를 조정하기 위한 어떤 필요. 척은 크로스 롤러 베어링을 갖추는 둘러싸인 구조를 완전히 채택합니다. 시장에서의 유사 제품과 비교해서, 척은 더 높은 고정시키는 힘과 더불어, 더 높은 회전 정확도와 반복 정확도를 가지고 있습니다.
여러 번 연구와 디자인의 품질을 향상시키기 위핸 후, 두배 전력 4 져 스핀들 척을 줄이는 레이저의 전체 시리즈의 개발은 우리의 회사의 프리 공기 척을 종합이고 다른 관련된 공기 제품입니다. 그것은 단순 구조, 편리 설치, 강한 적용, 깨끗하고 오래가, 믿을 만한 클램핑과 오래가는 정확성의 특성을 가집니다. 그것은 가동 효율을 향상시키고, 제조 비용을 줄이고 직원들의 노동 강도를 감소시킬 수 있습니다. 이 제품은 전문적 관 가공반을 위한 적당하, 튜브 판 기계와 다른 매력적 파이프부, 모든 종류의 둥근 파이프에 적합하, 사각 파이프, 직사각관, 타원형 파이프 자르는 처리 공정입니다, 발톱의 약간의 변경이 파이프의 모든 종류의 모양으로 잘라줄 수 있습니다.
2. 성능 파라미터
| 상품 이름 | 공기 회동 척 |
|
모델 번호 |
G700D-270 |
| 갈고리 발톱 타격 | 240 밀리미터 |
| 최대 고정시키는 힘 | 3.15KN |
| 할러블 압력 | 0.3-0.9MPa |
| 제한 속도 | 120/min |
| 클램핑 범위 | 15-265mm |
| 중심 높이 | 375 밀리미터 |
| 회전 관성 |
10.9 킬로그램.㎡ |
| 회전부 몸무게 | 215 킬로그램 |
| 모든 구성 단위 무게 | 307 킬로그램 |
기록 : 표준 매개 변수가 수 위에 있습니다. 우리는 또한 고객들의 특수한 요구 사항에 따라 제품을 설계할 수 있습니다.
3. 차원
| 상술 | A | 비 | B1 | Ｃ | Ｄ | Ｅ | Ｆ | Ｇ | Ｈ | 나 | Ｊ | Ｋ | 오우 | Ｒ | Ｓ |
| G700D-270 | 665 | 375 | 700 | 725 | 265 | 220 | 610 | 380 | 270 | 330 | 296 | 558 | 5 | 12-M10 | 18X28 |
4. 장점
| a. 전 행정 디자인 |
| 비. 광범위한 애플리케이션, 프로필을 처리하는 다양화 |
| Ｃ. 높은 반복성 위치 결정 정밀도 |
| Ｄ. 낮은 유지보수 비용, 긴 서비스 라이프 |
|
Ｅ. 다중 환경 설정은 이용 가능합니다 e.1 솔리드 또는 공동 e.2 콤 타입 또는 장붓구멍 홈 타입 갈고리 발톱 |
5. 우리의 서비스
| a. 우리는 좋은 가격과 빠른 생산 소요 시간과 직접적 공장입니다. |
| 비. 전문적 디자인 팀은 당신과 함께 일합니다. |
| Ｃ. 고급 품질을 보증하기 위한 전문적 QC 팀. |
| Ｄ. OEM과 ODM 서비스를 제공하기. |
6. 생산 라인
