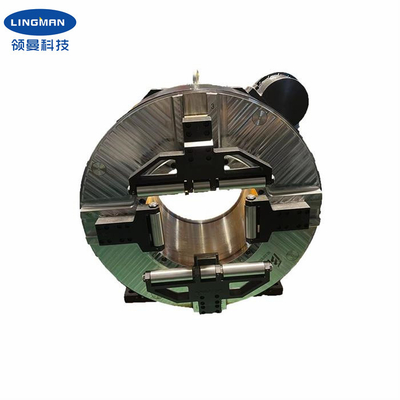

무거운 파이프 래이저 커팅 머신을 위한 큰 반경 방향 하중 레이저 척

제품 상세정보

원래 장소: 창주, 치안스, 중국

브랜드 이름: Lingman

모델 번호: G850B-400

지불과 운송 용어

최소 주문 수량: 1개 세트

가격: USD 8000-12000/set

포장 세부 사항: 목제 통

배달 시간: 10-20 작업 일수

지불 조건: 전신환, L/C (신용장)

공급 능력: 달 당 500개 세트

최상의 가격을 얻으세요
하이라이트:

큰 반경 방향 하중 레이저 척

,

120r/min 레이저 척

,

레이저 무의미한 척

상품 이름:
레이저 척
턱 타격:
210 밀리미터
클램핑 범위:
20-390mm
중심 높이:
450 밀리미터
최대 고정시키는 힘:
9.7KN
허용 압력:
0.25-1.0MPa
제한 속도:
120r/min
회전 관성:
40.4 킬로그램.㎡
회전부 몸무게:
426 킬로그램
전체 중량:
601 킬로그램
상품 이름:
레이저 척
턱 타격:
210 밀리미터
클램핑 범위:
20-390mm
중심 높이:
450 밀리미터
최대 고정시키는 힘:
9.7KN
허용 압력:
0.25-1.0MPa
제한 속도:
120r/min
회전 관성:
40.4 킬로그램.㎡
회전부 몸무게:
426 킬로그램
전체 중량:
601 킬로그램
무거운 파이프 래이저 커팅 머신을 위한 큰 반경 방향 하중 레이저 척
무거운 파이프 래이저 커팅 머신을 위한 큰 반경 방향 하중 레이저 척

1. 데스크리피티온


이 레이저 척은 특별히 장비를 줄이는 레이저 파이프를 위해 설계됩니다. 제품 자체는 굳게 제조 공정에 있는 제품을 고정시키고 동시에 회전할 수 있는 척과 독립적 회전 스핀들로서 사용될 수 있습니다. 절단 설비에 의해 처리된 부품의 긴 길이 때문에, 일반적으로 레이저 절단 헤드와 그것의 상응하는 꼬리 부분 척으로서 사용되는 탑재대는 한 쌍이 되어서 장비에 설치됩니다. 레이저 척은 안정적인 구조를 가지고, 큰 반경 방향 하중, 축방향 힘과 오버르턴링 힘에 견딜 수 있습니다. 부드러운 회전,고 정밀도와 저소음, 경량과 작은 관성 모멘트는 매우 절단 효율과 저장 에너지를 향상시킬 수 있습니다.
레이저 특별한 관 가공반의 탑재대는 장비, 회전 절단 둥근 파이프, 사각 파이프, 타원형 파이프, 등을 줄이는 레이저 파이프에 적합합니다.

회사에 의해 개발된 레이저 척은 넓게 군용 산업, 항공우주, 섬유 기계, 의학 장비, 운동 기구, 자동차와 오토바이 액세서리, 레이저 커팅, 석유 기계, 농기계, 다른 시민 기계와 다른 분야에서 사용됩니다.



2. 성능 파라미터

  • 상품 이름
레이저 척
  • 모델 번호
G850B-400
  • 턱 타격
210 밀리미터
  • 막시먼텀 고정시키는 힘
9.7KN
  • 허용 압력
0.25-1.0MPa
  • 제한 속도
120r/min
  • 클램핑 범위
20-390mm
  • 중심 높이
450 밀리미터
  • 회전 관성
40.4Kg.m2
  • 회전부 몸무게
426 킬로그램
  • 모든 구성 단위 무게
601 킬로그램


3. 차원


무거운 파이프 래이저 커팅 머신을 위한 큰 반경 방향 하중 레이저 척 0

상술 A B1
G850B-400 680 450 800 877 266 220 614 330 400 428 M10 18


4. 장점

a. 전 행정은 레이저 척을 설계했습니다
비. 광범위한 애플리케이션, 프로필을 처리하는 다양화
C. 높은 반복성 위치 결정 정밀도
D. 낮은 유지보수 비용, 긴 서비스 라이프

E. 다중 환경 설정은 이용 가능합니다
E. 1 솔리드 또는 공동
E. 2가지 콤 타입 또는 장붓구멍 홈 타입 갈고리 발톱



5.서비스

a. 우리는 좋은 가격과 빠른 생산 소요 시간과 직접적 공장입니다.
비. 전문적 디자인 팀은 당신과 함께 일합니다.
C. 고급 품질을 보증하기 위한 전문적 QC 팀.


6. 생산 라인
무거운 파이프 래이저 커팅 머신을 위한 큰 반경 방향 하중 레이저 척 1
