| MOQ: | 1개 세트 |
| 가격: | USD 3400-3800/set |
| 표준 포장: | 목제 통 |
| 배달 기간: | 15-20 작업 일수 |
| 결제 방법: | 전신환, L/C (신용장) |
| 공급 능력: | 달 당 100개 세트 |
1. 설명

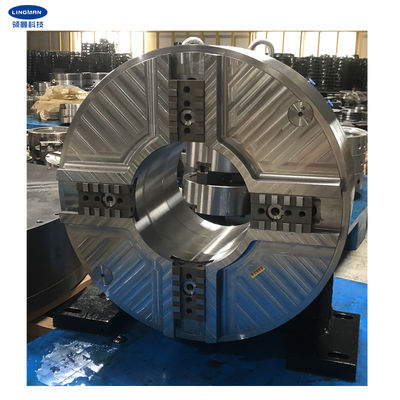

우리의 척은 레이저 파이프 절단기를 위해 특별히 설계되었습니다.제품 자체는 공작물을 단단히 고정하고 동시에 회전할 수 있는 중간에 척이 있는 독립된 스핀들로 사용할 수 있습니다.
2개의 독립된 실린더, 일방향 밸브 및 체크 밸브가 있으며 내부에 장기 압력 유지 기능(8시간 이상)도 있습니다.공기 흡입구의 측면 회전을 통해 빠른 조임 및 풀림 작업을 수행할 수 있으며 작업을 시작하기 위해 공기 공급원을 분리합니다.
척의 구조는 안정적이며 큰 반경 방향 힘, 축 방향 힘 및 전복력을 견딜 수 있습니다.그것은 부드러운 회전, 높은 정확도 및 낮은 소음을 가지고 있습니다.또한, 무게가 가볍고 회전 관성이 작기 때문에 절단 효율을 크게 향상시킬 수 있으며 에너지를 절약할 수 있습니다.
2. 성능 매개변수
|
G400B-165 |
|
60mm |
|
1.2KN |
|
0.4-0.9MPa |
|
250r/분 |
|
20-160mm |
|
260mm |
|
3.63kg.m2 |
|
125kg |
|
170kg |
삼.치수
| 명세서 | ㅏ | 비 | B1 | 씨 | 디 | 이자형 | 에프 | 지 | 에이 | 나는 | 제이 | 케이 | 엘 | 미디엄 | 엔 | 영형 | 피 | 큐 | 아르 자형 | 에스 |
| G400B-165 | 420 | 260 | 466 | 493 | 240 | 190 | 365 | 251 | 165 | 180 | 196 | 400 | 30 | 60 | 7 | 6 | 22 | M12 | 12-M8 | 18 |
4. 장점
| ㅏ.풀 스트로크 디자인 |
| 비.광범위한 적용, 가공 프로파일의 다양화 |
| 씨.높은 반복 위치 정확도 |
| 디.낮은 유지 보수 비용, 긴 서비스 수명 |
|
이자형.여러 구성을 사용할 수 있습니다. e.2 빗형 또는 장붓구멍 홈형 클로 |
5. 생산 라인
6. 서비스
| ㅏ.우리는 좋은 가격과 빠른 리드 타임을 가진 직접 공장입니다. |
| 비.전문 디자인 팀이 함께 합니다. |
| 씨.고품질을 보장하는 직업적인 QC 팀. |
| 디.OEM 및 ODM 서비스를 제공합니다. |
|
|
