제품 상세정보
원래 장소: 창주, 치안스, 중국
브랜드 이름: Lingman
모델 번호: 3H-12A8
지불과 운송 용어
최소 주문 수량: 1개 세트
가격: USD 750-820 set
포장 세부 사항: 목제 통
배달 시간: 7-15 일 일
지불 조건: 전신환, L/C (신용장)
공급 능력: 달 당 200개 세트
상품 이름: |
CNC 파워 척 |
쐐기 타격: |
23 밀리미터 |
갈고리 발톱 타격 / 지름: |
10.6mm |
클램핑 지름: |
34-304mm |
맥스. D.B는 당깁니다: |
54.9KN |
맥스. 고정시키는 힘: |
143.6KN |
맥스. 수 혁명: |
3300 r.p.m |
중량: |
59.5 킬로그램 |
적용 가능한 실린더: |
TH-1291 |
최대. 일 압력: |
2.7Mpa |
구조: |
중공 구조 |
용법: |
CNC 선반 기계 |
상품 이름: |
CNC 파워 척 |
쐐기 타격: |
23 밀리미터 |
갈고리 발톱 타격 / 지름: |
10.6mm |
클램핑 지름: |
34-304mm |
맥스. D.B는 당깁니다: |
54.9KN |
맥스. 고정시키는 힘: |
143.6KN |
맥스. 수 혁명: |
3300 r.p.m |
중량: |
59.5 킬로그램 |
적용 가능한 실린더: |
TH-1291 |
최대. 일 압력: |
2.7Mpa |
구조: |
중공 구조 |
용법: |
CNC 선반 기계 |

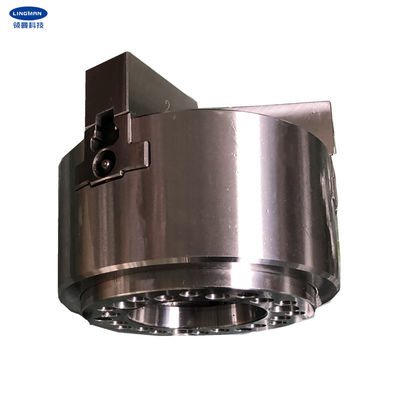

1. 기술
우리의 척은 큰 통공으로 웨지 후크 3 턱이고 따라서 그것이 바아 재료와 수행된 제조 공정에 있는 제품을 처리할 수 있습니다. 그것은 좌석을 확인하거나, 가늘고 긴 냉각제 상술을 변경하면서, 관통 홀에 삽입된 제조 공정에 있는 제품의 클램핑부에 적합합니다.
척은 단단하고 오래가고 그것이 고속으로 매끄럽게 작동할 수 있습니다. 척의 모든 미끄럼면은 굳어진 처리, 정밀 연마를 통하여 처리되고 직접적으로 기름을 칩니다.그것은 반복과 큰 고정력을 배치하고 자동적 생산에 적합해서 또한 고정밀도를 가지고 있습니다. 철저한 홀 디자인은 긴 워크피스 처리를 위해 사용될 수 있습니다.
파워 척의 4 인치, 5 인치, 6 인치, 8 인치, 10 인치, 12 인치와 15 인치는 또한 제공됩니다. 게다가 이전이게, 주문 제작된 파워 척은 또한 제공됩니다.
2. 성능 파라미터
|
모델 번호 |
3H-12A8 |
|
쐐기 타격 |
23 밀리미터 |
|
갈고리 발톱 타격 / 지름 |
10.6 밀리미터 |
|
클램핑 지름 |
34-304mm |
|
맥스. D.B는 당깁니다 |
54.9KN |
|
맥스. 고정시키는 힘 |
143.6KN |
|
중량 |
59.9KG |
|
Max.working 압력 |
2.7Mpa |
|
맥스. 회전수 |
3300 r.p.m |
|
적용 가능한 로터리 실린더 |
TH-1291 |
3. 차원
| 상술 | A | 비 | Ｃ | Ｄ | D1 | D2 | Ｅ | E1 | Ｆ | Ｇ 최대. | Ｇ 분. | Ｈ | Ｊ |
| 3H-12A8 | 304 | 110 | 220 |
171.4 |
139.72 | 190 | 6 | 18 | 81 | 26 | 3 | 28 | 50 |
4. 장점
| a. 전 행정 디자인 |
| 비. 광범위한 애플리케이션, 프로필을 처리하는 다양화 |
| Ｃ. 높은 반복성 위치 결정 정밀도 |
| Ｄ. 낮은 유지보수 비용, 긴 서비스 라이프 |
|
Ｅ. 다중 환경 설정은 이용 가능합니다 e.2 콤 타입 또는 장붓구멍 홈 타입 갈고리 발톱 |
5. 생산 라인
6. 우리의 서비스
| a. 우리는 좋은 가격과 빠른 생산 소요 시간과 직접적 공장입니다. |
| 비. 전문적 디자인 팀은 당신과 함께 일합니다. |
| Ｓ. 고급 품질을 보증하기 위한 전문적 QC 팀. |
| Ｄ. OEM과 ODM 서비스를 제공하기. |
