제품 상세정보
원래 장소: 창주, 치안스, 중국
브랜드 이름: Lingman
모델 번호: 4H-06A5
지불과 운송 용어
최소 주문 수량: 1개 세트
가격: USD 550-1650 set
포장 세부 사항: 목제 통
배달 시간: 7-15 일 일
지불 조건: 전신환, L/C (신용장)
공급 능력: 달 당 200개 세트
상품 이름: |
유압 물림쇠 |
쐐기 타격: |
12 밀리미터 |
갈고리 발톱 타격 / 지름: |
5.5mm |
클램핑 지름: |
15-168mm |
맥스. D.B는 당깁니다: |
21.6KN |
맥스. 고정시키는 힘: |
56.8KN |
맥스. 회전수: |
5000 r.p.m |
중량: |
14.3kg |
Max.Working 압력: |
2.8Mpa |
적용 가능한 로터리 실린더: |
TH-646 |
상품 이름: |
유압 물림쇠 |
쐐기 타격: |
12 밀리미터 |
갈고리 발톱 타격 / 지름: |
5.5mm |
클램핑 지름: |
15-168mm |
맥스. D.B는 당깁니다: |
21.6KN |
맥스. 고정시키는 힘: |
56.8KN |
맥스. 회전수: |
5000 r.p.m |
중량: |
14.3kg |
Max.Working 압력: |
2.8Mpa |
적용 가능한 로터리 실린더: |
TH-646 |
1. 기술

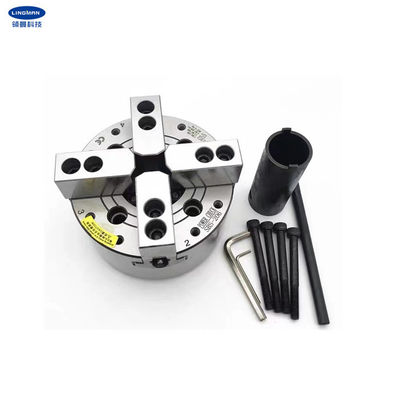

우리의 척은 큰 관통 홀 구조에 있고 그것이 특히 특별 모양 물체를 고정시키는데 적합한 쐐기 형상에서 4 턱을 가지고 있습니다. 모든 미끄럼면은 굳어진 처리, 정밀 연마를 통하여 처리되고 직접적으로 기름을 칩니다. 추가적인 것에, 그것은 고강도와 높은 클램핑 정확도를 가지고 있습니다.
척은 단단하고 오래가고 그것이 고속으로 매끄럽게 작동할 수 있습니다. 그것은 반복과 큰 고정력을 배치하고 자동적 생산에 적합해서 또한 고정밀도를 가지고 있습니다. 철저한 홀 디자인은 긴 워크피스 처리를 위해 사용될 수 있습니다.
척은 체중의 선반을 감소시키고 서비스 수명을 증가시킬 수 있습니다. 쇼트 실린더 접합부는 GB에 확인되고 고객들이 선반의 구조를 바꾸지만 척의 같은 크기인 플랜지를 필요로 할 필요가 없은 후, 그들이 짧은 시간 내에 쉽게 설치될 수 있습니다.
15 인치, 척의 다양한 크기를 제외하고 4 인치와 같이 5 인치, 6 인치, 8 인치, 12 인치와 18 인치는 제공됩니다. 주문 제작된 척은 또한 당신의 그림과 요구조건에 따라 제공됩니다.
2. 성능 파라미터
|
모델 번호 |
4H-06A5 |
|
쐐기 타격 |
12 밀리미터 |
|
갈고리 발톱 타격 / 지름 |
5.5 밀리미터 |
|
클램핑 지름 |
15-168mm |
|
맥스. D.B는 당깁니다 |
21.6KN |
|
맥스. 고정시키는 힘 |
56.8KN |
|
중량 |
14.3KG |
|
Max.working 압력 |
2.8Mpa |
|
맥스. 수 혁명 |
5000 r.p.m |
|
적용 가능한 로터리 실린더 |
TH-646 |
3. 차원
| 상술 | A | 비 | Ｃ | Ｄ | D1 | D2 | Ｅ | E1 | Ｆ | Ｇ 맥스 | Ｇ 민 | Ｈ | Ｊ |
| 4H-06A5 | 168 | 91 | 140 | 104.8 | 82.56 | 116 | 5 | 15 | 45 | 26 | 14 | 19 | 20 |
4. 장점
| a. 전 행정 디자인 |
| 비. 광범위한 애플리케이션, 프로필을 처리하는 다양화 |
| Ｃ. 높은 반복성 위치 결정 정밀도 |
| Ｄ. 낮은 유지보수 비용, 긴 서비스 라이프 |
|
Ｅ. 다중 환경 설정은 이용 가능합니다 |
5. 생산 라인
6. 우리의 서비스
| a. 우리는 좋은 가격과 빠른 생산 소요 시간과 직접적 공장입니다. |
| 비. 전문적 디자인 팀은 당신과 함께 일합니다. |
| Ｓ. 고급 품질을 보증하기 위한 전문적 QC 팀. |
| Ｄ. OEM과 ODM 서비스를 제공하기. |
