제품 상세정보
원래 장소: 창주, 중국
브랜드 이름: Lingman
모델 번호: G800D-360
지불과 운송 용어
최소 주문 수량: 1개 세트
가격: USD 8500-8900 set
포장 세부 사항: 목제 통
배달 시간: 10-15 작업 일수
지불 조건: 전신환, L/C (신용장)
공급 능력: 달 당 50개 세트
갈고리 발톱 타격: |
260 밀리미터 |
최대 고정시키는 힘: |
4.1KN |
허용 압력: |
0.2-0.9MPa |
제한 속도: |
150r/min |
클램핑 범위: |
15-360mm |
중심 높이: |
425 밀리미터 |
회전 관성: |
17.69 킬로그램.㎡ |
재료: |
강철, 스테인레스 강 |
애플리케이션: |
레이저 관절단 |
갈고리 발톱 타격: |
260 밀리미터 |
최대 고정시키는 힘: |
4.1KN |
허용 압력: |
0.2-0.9MPa |
제한 속도: |
150r/min |
클램핑 범위: |
15-360mm |
중심 높이: |
425 밀리미터 |
회전 관성: |
17.69 킬로그램.㎡ |
재료: |
강철, 스테인레스 강 |
애플리케이션: |
레이저 관절단 |
1. 기술

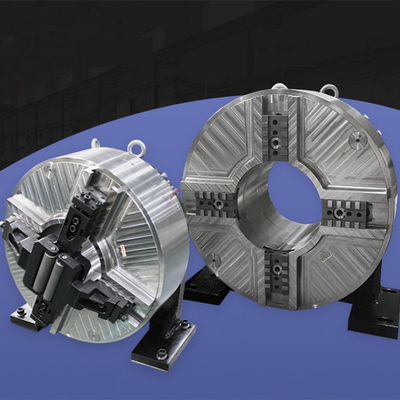

우리의 레이저 척은 압축 공기식이고, 주로 레이저 관 가공반, 플라즈마 절단기와 용접기에서 사용됩니다. 우리의 척은 둥근 파이프, 사각 파이프, 직사각관, 니은자 형상 파이프와 H-형태 파이프와 같이, 파이프의 상이한 모양을 고정시킬 수 있습니다. 이 모델 (G360J-110)는 작은 사이즈와 가는 둘러싸인 파이프의 필요를 충족시켜 줄 수 있습니다. 턱은 열리고 클소가 공기 공급원에 의해 제어되고 척의 회전이 기어장치 전송을 통하고 모터에 의해 제어됩니다.
전통적 선반 척과 비교해서, 레이저 척은 절삭 정밀도, 회전 정확도와 되풀이된 위치 결정 정밀도를 향상시킵니다. 레이저 척의 애플리케이션은 잘리는 레이저를 더 효율적이게 하고 빨리 그리고 그것이 또한 생산성을 향상시킵니다.
표준 척을 제외하고, 우리는 또한 고객들의 요구에 따라 커스텀지드 척을 제공합니다.
만약 당신이 커스텀지드 척을 필요로 하면, 우리가 또한 당신의 필요성에 따라 주문 제작된 계획을 제공할 수 있습니다.
2. 성능 파라미터
모델 번호 |
G800D-360 |
갈고리 발톱 타격 | 260 밀리미터 |
최대 고정시키는 힘 | 4.1KN |
할러블 압력 | 0.2-0.9MPa |
제한 속도 | 150r/min |
클램핑 범위 | 15-360mm |
중심 높이 | 425 밀리미터 |
회전 관성 | 17.69kg.m2 |
회전부 몸무게 | 251 킬로그램 |
모든 구성 단위 무게 | 369 킬로그램 |
기록 : 표준 매개 변수가 수 위에 있습니다. 우리는 또한 고객들의 특수한 요구 사항에 따라 제품을 설계할 수 있습니다.
3. 차원
상술 | A | 비 | B1 | C | D | E | F | G | H | 나 | J | K | 오우 | R | S |
G800D-360 | 652 | 425 | 800 | 825 | 280 | / | 587 | 405.5 | 360 | 390 | 430 | 650 | 8 | 12-M12 | 18X20 |
4. 장점
a. 전 행정 디자인 |
비. 광범위한 애플리케이션, 프로필을 처리하는 다양화 |
C. 높은 반복성 위치 결정 정밀도 |
D. 낮은 유지보수 비용, 긴 서비스 라이프 |
e.Multiple 구성은 이용 가능합니다 e.1 솔리드 또는 공동 e.2 콤 타입 또는 장붓구멍 홈 타입 갈고리 발톱 |
5. 생산 라인
6. 우리의 서비스
a.We는 좋은 가격과 빠른 생산 소요 시간과 직접적 공장입니다. |
b.Professional 디자인 팀은 당신과 함께 일합니다. |
고급 품질을 보증하기 위한 c.Professional QC 팀. |
d.Providing OEM과 ODM 서비스. |
