| MOQ: | 1개 세트 |
| 가격: | USD 3400-4600/set |
| 표준 포장: | 목제 통 |
| 배달 기간: | 15-20 작업 일수 |
| 결제 방법: | 전신환, L/C (신용장) |
| 공급 능력: | 달 당 100개 세트 |
1. 설명

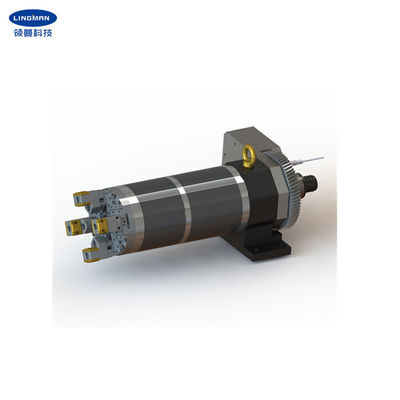

이 척은 레이어 파이프 절단 장비용으로 설계되었습니다.측면에서 공기 흡입구를 회전시켜 빠른 클램핑 및 풀림을 실현하고 작업하기 전에 공기 공급원을 분리할 수 있습니다.단일 및 이중 실린더를 전환하여 제어하므로 얇은 벽으로 된 튜브 및 대형 파이프를 클램핑하는 데 더 많은 이점이 있는 다른 클램핑력을 생성합니다.이 모델은 회전 관성이 작고 에너지 소비가 적습니다.척은 더 나은 방진 성능과 더 높은 반복 위치 정확도를 가지고 있습니다.
2개의 독립된 실린더, 일방향 밸브 및 체크 밸브가 있으며 내부에 장기 압력 유지 기능(8시간 이상)도 있습니다.공기 흡입구의 측면 회전을 통해 빠른 조임 및 풀림 작업을 수행할 수 있으며 작업을 시작하기 위해 공기 공급원을 분리합니다.베이스를 고정한 후 기어와 압축 공기 소스를 연결하는 모터는 클램핑 및 공작물 회전 구동을 실현할 수 있습니다.주로 공작물 클램핑 및 회전에 사용됩니다.
플레이트 본체에 있는 슬라이드 레일의 독립적인 디자인은 결합 및 분해가 더 쉽고 청소 및 유지 보수가 용이하며 수학 정확도가 높아 장비 움직임이 더 부드럽고 내마모성이 높아 유지 보수 및 교체 빈도가 크게 줄어듭니다. 최종 고객을 위한 부품을 제공하고 나중에 사용하는 비용을 절감합니다.
2. 성능 매개변수
|
B220H |
|
70mm |
|
2.4KN |
|
0.3-0.9MPa |
|
420r/분 |
|
10-230mm |
|
145mm |
|
0.21Kg.m2 |
|
45kg |
|
107kg |
삼.치수
| 명세서 | NS | NS | 씨 | NS | 이자형 | NS | NS | 제이 | 케이 | 엘 | 미디엄 | N |
| B220H | 145 | 684.5 | 220 | 250 | 70 | 120 | R9 | 40 | 434.5 | 120 | 165.65 | 25 |
4. 장점
| NS.풀 스트로크 디자인 |
| NS.광범위한 적용, 가공 프로파일의 다양화 |
| 씨.높은 반복 위치 정확도 |
| NS.낮은 유지 보수 비용, 긴 서비스 수명 |
|
이자형.여러 구성을 사용할 수 있습니다. e.2 빗형 또는 장붓구멍 홈형 클로 |
5. 생산 라인
6. 서비스
| NS.우리는 좋은 가격과 빠른 리드 타임을 가진 직접 공장입니다. |
| NS.전문 디자인 팀이 함께 합니다. |
| 씨.고품질을 보장하는 직업적인 QC 팀. |
| NS.OEM 및 ODM 서비스를 제공합니다. |
|
|
