제품 상세정보
원래 장소: 중국 장쑤성 창저우
브랜드 이름: Lingman
모델 번호: G400C-170
지불과 운송 용어
최소 주문 수량: 1 세트
가격: USD 3800-4600/set
포장 세부 사항: 나무 판지
배달 시간: 15-20 일
지불 조건: T/T, L/C
공급 능력: 달 당 500 세트
상품명: |
레이저 척 |
클로 스트로크: |
165mm |
최대 클램핑력: |
2KN |
허용압력: |
0.5-0.9MPa |
제한 속도: |
130r/분 |
클램핑 범위: |
0-170mm |
회전 관성: |
6.1kg.㎡ |
회전부 중량: |
140kg |
전체 단위 중량: |
240kg |
상품명: |
레이저 척 |
클로 스트로크: |
165mm |
최대 클램핑력: |
2KN |
허용압력: |
0.5-0.9MPa |
제한 속도: |
130r/분 |
클램핑 범위: |
0-170mm |
회전 관성: |
6.1kg.㎡ |
회전부 중량: |
140kg |
전체 단위 중량: |
240kg |
1. 설명

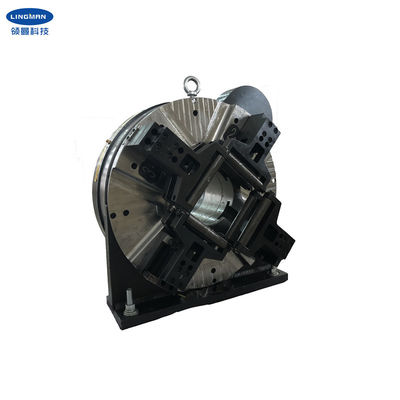

우리의 레이저 척은 주로 레이저 튜브 절단기를 위해 설계되었습니다.레이저 척은 튜브를 절단할 때 튜브를 조이고 공급하는 데 사용됩니다.원형 튜브뿐만 아니라 직사각형 튜브, L 자형 튜브, H 자형 튜브 등을 고정 할 수 있습니다.
우리의 척은 다른 척에 비해 기어 및 랙 구조이며 베어링이 다른 척보다 훨씬 큽니다.두께도 타사 제품에 비해 얇아 회전 시 소음이 적습니다.베이스 브라켓은 모터 베이스와 일체화되어 있어 방진성이 우수합니다.그것은 또한 큰 베어링 용량과 회전할 때 좋은 안정성을 유발합니다.
우리의 척은 측면에서 공기 흡입구를 회전시켜 빠른 클램핑 및 풀림을 실현하고 작업 전에 공기 공급원을 분리합니다.
이 유형의 척은 특수 목적의 레이저 튜브 절단기 및 기타 파이프 가공 공작 기계 시스템에 널리 사용됩니다.
2. 성능 매개변수
|
G400C-170 |
|
165mm |
|
2.45KN |
|
0.1-0.9MPa |
|
150r/min |
|
0-170mm |
|
280mm |
|
6.1Kg.m2 |
|
140kg |
|
240kg |
삼.치수
| 명세서 | NS | NS | B1 | 씨 | NS | 이자형 | NS | NS | 시간 | NS | NS | NS |
| G400C-170 | 600 | 280 | 590 | 602 | 100 | 60 | 570 | 273 | 170 | 235 | 8-M8 | 18X21 |
4. 장점
| NS.풀 스트로크 디자인 |
| NS.광범위한 적용, 가공 프로파일의 다양화 |
| 씨.높은 반복 위치 정확도 |
| NS.낮은 유지 보수 비용, 긴 서비스 수명 |
|
이자형.여러 구성을 사용할 수 있습니다. e.2 빗형 또는 장붓구멍 홈형 클로 |
5. 생산 라인
6. 서비스
| NS.우리는 좋은 가격과 빠른 리드 타임을 가진 직접 공장입니다. |
| NS.전문 디자인 팀이 함께 합니다. |
| 씨.고품질을 보장하는 직업적인 QC 팀. |
| NS.OEM 및 ODM 서비스를 제공합니다. |
