제품 상세정보
원래 장소: 중국 장쑤성 창저우
브랜드 이름: Lingman
모델 번호: GW400A-165
지불과 운송 용어
최소 주문 수량: 1 세트
가격: USD 2200-2800/set
포장 세부 사항: 나무 판지
배달 시간: 15-20 일
지불 조건: T/T, L/C
공급 능력: 달 당 500 세트
상품명: |
레이저 척 |
클로 스트로크: |
60mm |
최대 클램핑력: |
1.2KN |
허용압력: |
0.4-0.9MPa |
제한 속도: |
500r/분 |
클램핑 범위: |
20-160mm |
회전 관성: |
6.5kg.㎡ |
회전부 중량: |
192kg |
전체 단위 중량: |
315kg |
상품명: |
레이저 척 |
클로 스트로크: |
60mm |
최대 클램핑력: |
1.2KN |
허용압력: |
0.4-0.9MPa |
제한 속도: |
500r/분 |
클램핑 범위: |
20-160mm |
회전 관성: |
6.5kg.㎡ |
회전부 중량: |
192kg |
전체 단위 중량: |
315kg |
1. 설명

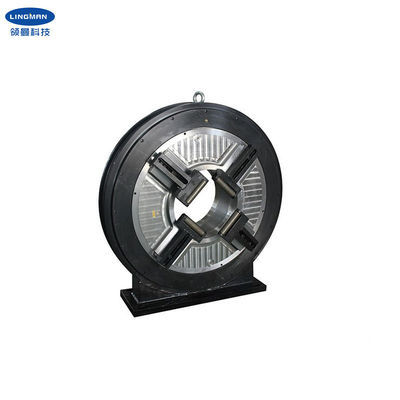

우리의 레이저 척은 주로 레이저 튜브 절단기를 위해 설계되었습니다.레이저 척은 튜브를 절단할 때 튜브를 조이고 공급하는 데 사용됩니다.원형 튜브뿐만 아니라 직사각형 튜브, L 자형 튜브, H 자형 튜브 등을 고정 할 수 있습니다.
측면에서 공기 흡입구를 회전시켜 빠른 클램핑 및 풀림을 실현하고 작업하기 전에 공기 공급원을 분리할 수 있습니다.단일 및 이중 실린더를 전환하여 제어하므로 얇은 벽으로 된 튜브 및 대형 파이프를 클램핑하는 데 더 많은 이점이 있는 다른 클램핑력을 생성합니다.
커터로 가공되는 부품의 길이가 길기 때문에 레이저 절단의 헤드 위치로 사용되는 메인 척과 이에 맞는 피드 척은 일반적으로 기계에 쌍으로 설치됩니다.
2. 성능 매개변수
|
GW400A-165 |
|
60mm |
|
1.2KN |
|
0.4-0.9MPa |
|
500r/분 |
|
20-160mm |
|
350mm |
|
6.5kg.m2 |
|
192kg |
|
315kg |
삼.치수
| 명세서 | NS | NS | B1 | 씨 | NS | 이자형 | NS | NS | 시간 | NS | NS | NS |
| GW400A-165 | 580 | 350 | 640 | 660 | 208 | 165 | 500 | 226 | 165 | 175 | 9-M10 | 18 |
4. 장점
| NS.풀 스트로크 디자인 |
| NS.광범위한 적용, 가공 프로파일의 다양화 |
| 씨.높은 반복 위치 정확도 |
| NS.낮은 유지 보수 비용, 긴 서비스 수명 |
|
이자형.여러 구성을 사용할 수 있습니다. |
5. 생산 라인
6. 서비스
| NS.우리는 좋은 가격과 빠른 리드 타임을 가진 직접 공장입니다. |
| NS.전문 디자인 팀이 함께 합니다. |
| 씨.고품질을 보장하는 직업적인 QC 팀. |
| NS.OEM 및 ODM 서비스를 제공합니다. |
