제품 상세정보
원래 장소: 창주, 치안스, 중국
브랜드 이름: Lingman
지불과 운송 용어
최소 주문 수량: 5개 세트
가격: USD 265-780 set
포장 세부 사항: 목제 통
배달 시간: 7-15 작업 일수
지불 조건: 전신환, L/C (신용장)
공급 능력: 달 당 200개 세트
모델 번호: |
3H-06 |
상품 이름: |
파워 척 |
재료: |
강철, 스테인레스 강 |
쐐기 타격: |
12 밀리미터 |
갈고리 발톱 타격 / 지름: |
5.5 밀리미터 |
클램핑 지름: |
15-168mm |
맥스. D.B는 당깁니다: |
21.5KN |
맥스. 고정시키는 힘: |
56.8KN |
Max.Working 압력: |
2.8Mpa |
힘: |
수력입니다 |
상응하는 크릴.: |
TH-646 |
최대 속도: |
6000 분 / r.p.m |
모델 번호: |
3H-06 |
상품 이름: |
파워 척 |
재료: |
강철, 스테인레스 강 |
쐐기 타격: |
12 밀리미터 |
갈고리 발톱 타격 / 지름: |
5.5 밀리미터 |
클램핑 지름: |
15-168mm |
맥스. D.B는 당깁니다: |
21.5KN |
맥스. 고정시키는 힘: |
56.8KN |
Max.Working 압력: |
2.8Mpa |
힘: |
수력입니다 |
상응하는 크릴.: |
TH-646 |
최대 속도: |
6000 분 / r.p.m |
1. 기술

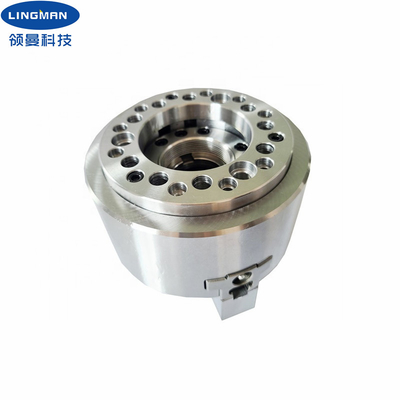

이 제품은 독립적 지적 소유권과 국내 특허입니다. 이 제품은 특히 특별 모양 물체의 클램핑에 적합한 대직경과 구멍을 통하여 쐐기형 3개 턱입니다. 미끄럼면은 경화됩니다, 정확성이 갈렸고, 직접적으로 기름을 쳤습니다. 이 제품의 우위는 그것의 높은 강성 구조와 높은 클램핑 정확도에 있습니다.
이 척의 장점은 다음과 같습니다 : 1. 한 CNC 공작 기계류 이상을 운영하기 위해 작업 효율을 향상시키고 한 사람을 달성할 수 있습니다 ; 2. 단일 제품 기계 처리 기업, 매우 인적 자원의 비용을 줄이 그러나 또한, 1회분으로 처리하도록 넓게 적용 가능한 고정형 기기의 투자를 감소시킵니다
상품은 기어 처리, 디스크 타입, 가공품 처리의 짧은 샤프트 종류에 적합합니다.
맞춘 마개가 표준 크기 척을 제외하고 표준 크기 마개 뿐 아니라 이용 가능하다고, 주문 제작된 척은 또한 제공됩니다.
2. 성능 파라미터
|
모델 번호 |
3H-06 |
|
쐐기 타격 |
12 밀리미터 |
|
갈고리 발톱 타격 / 지름 |
5.5 밀리미터 |
|
클램핑 지름 |
15-168mm |
|
맥스. D.B는 당깁니다 |
21.5KN |
|
맥스. 고정시키는 힘 |
56.8KN |
|
중량 |
11.9KG |
|
Max.working 압력 |
2.8Mpa |
|
맥스. 수 혁명 |
6000 r.p.m |
|
적용 가능한 로터리 실린더 |
TH-646 |
3. 차원
| 상술 | A | 비 | Ｃ | Ｄ | D1 | D2 | Ｅ | E1 | Ｆ | Ｇ 최대. | Ｇ 분. | Ｈ | Ｊ |
| 3H-06 | 168 | 81 | 140 | 104.8 | / | / | 5 | / | 45 | 11 | -1 | 19 | 20 |
4. 장점
| a. 전 행정 디자인 |
| 비. 광범위한 애플리케이션, 프로필을 처리하는 다양화 |
| Ｃ. 높은 반복성 위치 결정 정밀도 |
| Ｄ. 낮은 유지보수 비용, 긴 서비스 라이프 |
|
Ｅ. 다중 환경 설정은 이용 가능합니다 e.2 콤 타입 또는 장붓구멍 홈 타입 갈고리 발톱 |
5. 우리의 서비스
| a. 우리는 좋은 가격과 빠른 생산 소요 시간과 직접적 공장입니다. |
| 비. 전문적 디자인 팀은 당신과 함께 일합니다. |
| Ｓ. 고급 품질을 보증하기 위한 전문적 QC 팀. |
| Ｄ. OEM과 ODM 서비스를 제공하기. |
6. 생산 라인
