제품 상세정보
원래 장소: 창주, 치안스, 중국
브랜드 이름: Lingman
지불과 운송 용어
최소 주문 수량: 5개 세트
가격: USD 265-780 set
포장 세부 사항: 목제 통
배달 시간: 7-15 작업 일수
지불 조건: 전신환, L/C (신용장)
공급 능력: 달 당 200개 세트
모델 번호: |
3H-15 |
상품 이름: |
파워 척 |
재료: |
강철, 스테인레스 강 |
쐐기 타격: |
24 밀리미터 |
갈고리 발톱 타격 / 지름: |
10.7 밀리미터 |
클램핑 지름: |
50-381mm |
맥스. D.B는 당깁니다: |
71KN |
맥스. 고정시키는 힘: |
179.8KN |
Max.Working 압력: |
2.4MPa |
중량: |
120 KG |
상응하는 크릴.: |
TH-1512 |
최대 속도: |
2500 분 / r.p.m |
모델 번호: |
3H-15 |
상품 이름: |
파워 척 |
재료: |
강철, 스테인레스 강 |
쐐기 타격: |
24 밀리미터 |
갈고리 발톱 타격 / 지름: |
10.7 밀리미터 |
클램핑 지름: |
50-381mm |
맥스. D.B는 당깁니다: |
71KN |
맥스. 고정시키는 힘: |
179.8KN |
Max.Working 압력: |
2.4MPa |
중량: |
120 KG |
상응하는 크릴.: |
TH-1512 |
최대 속도: |
2500 분 / r.p.m |
1. 기술
이 제품은 독립적 지적 소유권과 국가적 특허 제품입니다.

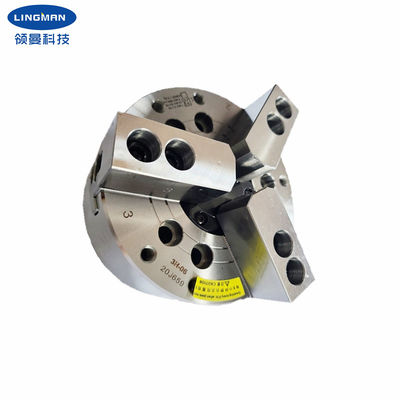

척 자체는 짜맞춘 피스톤으로 실린더이고 클램핑과 감소 활동이 가늘고 긴 꼬리 부분 조절 메카니즘을 통해 실현됩니다. 이 제품은 특히 불규칙 객체의 클램핑에 적합한 대직경 쐐기형 3개 턱 통공입니다. 미끄럼면은 경화됩니다, 정확성이 갈렸고, 직접적으로 기름을 쳤습니다. 이 제품의 우위는 그것의 높은 강성 구조와 높은 클램핑 정확도에 있습니다. 그것의 장점은 다음과 같습니다 : 1. 특수 열처리와 표면 질화 대우 뒤에, 고급 품질 합금 강, 더 내마모성인 더 높은 강도.
2. 모든 접합면은 안정적이고 오래가는 정확성으로, 정확성에 의해 갈아집니다. 곳, 긴 서비스 라이프에서 주유.
상품은 기어 처리, 디스크 타입, 가공품 처리의 짧은 샤프트 종류에 적합합니다.
표준 크기 척 뿐 아니라 우리는 원삭선반이 향상되도록 요구하여 또한 CNC 선반, 정규적 선반과 타장비에 대해 맞춘 척을 제공합니다.
2. 성능 파라미터
모델 번호 |
3H-15 |
쐐기 타격 |
23 밀리미터 |
갈고리 발톱 타격 / 지름 |
10.6 밀리미터 |
클램핑 지름 |
50-381mm |
맥스. D.B는 당깁니다 |
71KN |
맥스. 고정시키는 힘 |
179.8KN |
중량 |
120KG |
Max.working 압력 |
2.4Mpa |
맥스. 수 혁명 |
2500 r.p.m |
적용 가능한 로터리 실린더 |
TH-1512 |
3. 차원
상술 | A | 비 | C | D | D1 | D2 | E | E1 | F | G 최대. | G 분. | H | J |
3H-15 | 381 | 133 | 300 | 235 | / | / | 6 | / | 91 | 11 | -15 | 39 | 60 |
4. 장점
a. 전 행정 디자인 |
비. 광범위한 애플리케이션, 프로필을 처리하는 다양화 |
C. 높은 반복성 위치 결정 정밀도 |
D. 낮은 유지보수 비용, 긴 서비스 라이프 |
E. 다중 환경 설정은 이용 가능합니다 e.2 콤 타입 또는 장붓구멍 홈 타입 갈고리 발톱 |
5. 우리의 서비스
a. 우리는 좋은 가격과 빠른 생산 소요 시간과 직접적 공장입니다. |
비. 전문적 디자인 팀은 당신과 함께 일합니다. |
S. 고급 품질을 보증하기 위한 전문적 QC 팀. |
D. OEM과 ODM 서비스를 제공하기. |
