제품 상세정보
원래 장소: 창주, 치안스, 중국
브랜드 이름: Lingman
모델 번호: 레이저 회동 척 W160T-23
지불과 운송 용어
최소 주문 수량: 1개 세트
가격: USD 2400-2800 set
포장 세부 사항: 목제 통
배달 시간: 10-15 작업 일수
지불 조건: 전신환, L/C (신용장)
공급 능력: 달 당 500개 세트
상품 이름: |
레이저 회동 척 |
갈고리 발톱 타격: |
57 밀리미터 |
최대 고정시키는 힘: |
1.6KN |
허용 압력: |
0.3-1.0Mpa |
제한 속도: |
400r/min |
클램핑 범위: |
10-165mm |
중심 높이: |
115 밀리미터 |
회전 관성: |
0.08 킬로그램.㎡ |
회전부 몸무게: |
24 킬로그램 |
특징: |
먼지 제거 장치를 설비하세요 |
상품 이름: |
레이저 회동 척 |
갈고리 발톱 타격: |
57 밀리미터 |
최대 고정시키는 힘: |
1.6KN |
허용 압력: |
0.3-1.0Mpa |
제한 속도: |
400r/min |
클램핑 범위: |
10-165mm |
중심 높이: |
115 밀리미터 |
회전 관성: |
0.08 킬로그램.㎡ |
회전부 몸무게: |
24 킬로그램 |
특징: |
먼지 제거 장치를 설비하세요 |
1. 기술

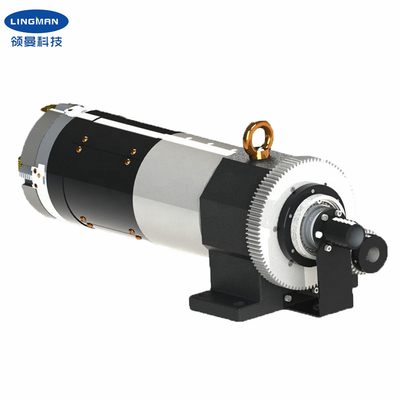

이 레이저 회동 척 공급척은 특별히 장비를 줄이는 레이저 파이프를 위해 설계됩니다. 제품 자체는 굳게 제조 공정에 있는 제품을 고정시키고 동시에 회전할 수 있는 척과 독립적 회전 스핀들로서 사용될 수 있습니다.
제품은 큰 고정시키는 힘과 안정적 클램핑을 가집니다 ; 쉬운 조정과 고효율 ; 긴 턱, 정확도 보다 더 높은 강성은 오랫동안 유지될 수 있고 턱의 휨 변형이 회전 정확도에 영향을 미친다는 어떤 현상도 있지 않을 것입니다 ; 턱의 설계 길이는 짧고 단단한 군, 거기의 조건하의 최대 클램핑이 긴 턱의 나팔 모양으로 퍼지는 입으로 인해 어떤 하락과 불안정한 클램핑이 없을 것입니다. 제품은 단순화된 구조설계이며, 그것이 안정적이고 탄탄합니다.
공급척의 센터는 환경을 깨끗하고 위생적이게 하기 위해, 관통 구조입니다, 이 일련의 상품이 등 위의 먼지 제거 장치를 갖추고 있을 수 있습니다.
2. 성능 파라미터
|
레이저 회동 척 |
|
W160T-23 |
|
57 밀리미터 |
|
1.6KN |
|
0.3-1.0MPa |
|
400r/min |
|
10-165mm |
|
120 밀리미터 |
|
0.08k g.m2 |
|
24 킬로그램 |
|
43 킬로그램 |
3. 차원
| 상술 | A | 비 | B1 | Ｃ | Ｄ | Ｅ | Ｆ | Ｈ | Ｍ | 엔 | Ｐ | 큐 | Ｓ | Ｔ | Ｇ |
| W160T-23 | 200 | 120 | 164 | 258 | 106 | 70 | 185 | 23 | 30 | 3 | 12.5 | M6 | 18 | 397 | 628 |
4. 장점
a. 전 행정은 레이저 회동 척을 설계했습니다
비. 광범위한 애플리케이션, 프로필을 처리하는 다양화
Ｃ. 높은 반복성 위치 결정 정밀도
Ｄ. 낮은 유지보수 비용, 긴 서비스 라이프
Ｅ. 다중 환경 설정은 이용 가능합니다
e.1 솔리드 또는 공동
e.2 콤 타입 또는 장붓구멍 홈 타입 갈고리 발톱
5. 우리의 서비스
1. 우리는 좋은 가격과 빠른 생산 소요 시간과 직접적 공장입니다.
2. 전문적 디자인 팀은 당신과 함께 일합니다.
3. 고급 품질을 보증하기 위한 전문적 QC 팀.
4. OEM과 ODM 서비스를 제공하기.
6. 생산 라인
