| 원래 장소: | 창주, 치안스, 중국 |
|---|---|
| 브랜드 이름: | Lingman |
| 모델 번호: | G800D-360 |
| 최소 주문 수량: | 1개 세트 |
| 가격: | USD 8500-8900 set |
| 포장 세부 사항: | 목제 통 |
| 배달 시간: | 10-15 작업 일수 |
| 지불 조건: | 전신환, L/C (신용장) |
| 공급 능력: | 달 당 50개 세트 |
| 갈고리 발톱 타격: | 260 밀리미터 | 최대 고정시키는 힘: | 4.1KN |
|---|---|---|---|
| 허용 압력: | 0.2-0.9MPa | 제한 속도: | 150r/min |
| 클램핑 범위: | 15-360mm | 중심 높이: | 425mm |
| 회전 관성: | 17.69 킬로그램.㎡ | 회전부 몸무게: | 251 킬로그램 |
| 모든 구성 단위 무게: | 369 킬로그램 | ||
| 하이 라이트: | 360 밀리미터 CNC 선반 척,150rpm CNC 선반 척,ISO9001 공기 선반 척 |
||
1. 기술

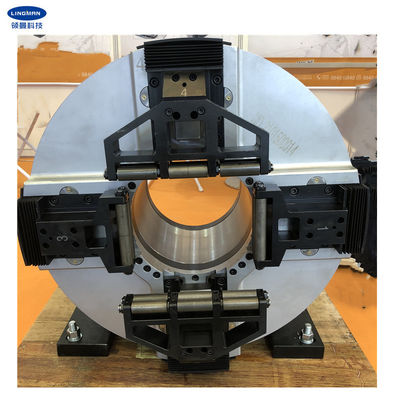

우리의 척은 특별히 장비를 줄이는 레이저 관을 위해 설계됩니다. 제품 그것 본인이 독립적 회전 스핀들로서 사용될 수 있고 그것이 굳게 제조 공정에 있는 제품을 고정시키고 동시에 회전할 수 있습니다. 빠른 클램핑과 감소 조치는 측면 회전과 공기 흡입에 의해 실현될 수 있습니다. 작전 전에 공기 공급원을 끊으세요.
척은 4 갈고리 발톱의 추가적 조정 없이 전 행정에서 일할 수 있습니다. 그것은 모든 적용 가능한 관 이음쇠를 고정시키고 생산 효율을 향상시킬 수 있습니다. 완전히 폐쇄 구조를 채택할 때, 척은 더 좋은 안정성과 마모 방지를 가지고 있습니다. 크로스 롤러 베어링으로, 그것은 시장에서 더 긴 서비스 수명과 전통적 레이저 척 보다 더 높은 회전 정확도와 되풀이된 위치 결정 정밀도와 유사 제품 보다 더 큰 고정시키는 힘을 가집니다.
2. 성능 파라미터
|
모델 번호 |
G800D-360 |
| 갈고리 발톱 타격 | 260 밀리미터 |
| 최대 고정시키는 힘 | 4.1KN |
| 할러블 압력 | 0.2-0.9MPa |
| 제한 속도 | 150r/min |
| 클램핑 범위 | 15-360mm |
| 중심 높이 | 425 밀리미터 |
| 회전 관성 | 17.69kg.m2 |
| 회전부 몸무게 | 251 킬로그램 |
| 모든 구성 단위 무게 | 369 킬로그램 |
기록 : 표준 매개 변수가 수 위에 있습니다. 우리는 또한 고객들의 특수한 요구 사항에 따라 제품을 설계할 수 있습니다.
3. 차원
| 상술 | A | 비 | B1 | Ｃ | Ｄ | Ｅ | Ｆ | Ｇ | Ｈ | 나 | Ｊ | Ｋ | 오우 | Ｒ | Ｓ |
| G800D-360 | 652 | 425 | 800 | 825 | 280 | / | 587 | 405.5 | 360 | 390 | 430 | 650 | 8 | 12-M12 | 18X20 |
4. 장점
| a. 전 행정 디자인 |
| 비. 광범위한 애플리케이션, 프로필을 처리하는 다양화 |
| Ｃ. 높은 반복성 위치 결정 정밀도 |
| Ｄ. 낮은 유지보수 비용, 긴 서비스 라이프 |
|
e.Multiple 구성은 이용 가능합니다 e.1 솔리드 또는 공동 e.2 콤 타입 또는 장붓구멍 홈 타입 갈고리 발톱 |
5. 생산 라인
6. 우리의 서비스
| a.We는 좋은 가격과 빠른 생산 소요 시간과 직접적 공장입니다. |
| b.Professional 디자인 팀은 당신과 함께 일합니다. |
| 고급 품질을 보증하기 위한 c.Professional QC 팀. |
| d.Providing OEM과 ODM 서비스. |
