| MOQ: | 1개 세트 |
| 가격: | USD 300-780 set |
| 표준 포장: | 목제 통 |
| 배달 기간: | 7-15 일 일 |
| 결제 방법: | 전신환, L/C (신용장) |
| 공급 능력: | 달 당 200개 세트 |
1. 설명
우리 회사는 항상 레이저 커팅 키트 사인 설립의 R & D, 제조, 판매 및 서비스에 전념하고 있습니다.레이저 절단 척을 제외하고 유압 척, 공압 척 등과 같은 CNC 파워 척도 제공됩니다.다양한 크기와 유형도 제공됩니다.

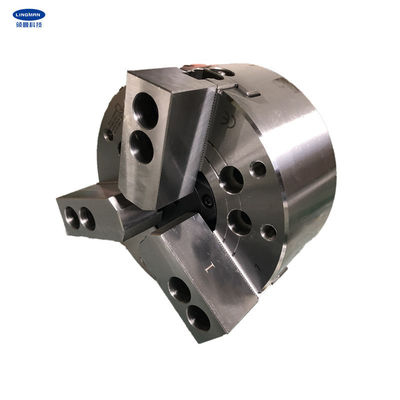

이 18인치 척은 대형 스루홀 구조로 3개의 쐐기형 조가 있어 특수 형상의 공작물을 고정하는 데 적용됩니다.척의 모든 슬라이딩 표면은 경화 처리, 정밀 연삭 및 직접 윤활을 통해 처리됩니다.척의 구조가 견고하고 내구성도 뛰어납니다.고속 회전에서도 여전히 매우 원활하게 작동할 수 있습니다.또한 위치 반복의 정확도가 높고 형체력이 커서 자동 생산에 적합합니다.
4인치, 5인치, 6인치, 8인치, 10인치, 12인치, 15인치 파워척도 제공됩니다.전자 외에 맞춤형 파워척도 제공됩니다.
2. 성능 매개변수
|
모델 번호 |
3H-18A11 |
|
웨지 스트로크 |
23mm |
|
클로 스트로크/직경 |
10.6mm |
|
클램핑 직경 |
50-450mm |
|
최대DB 풀 |
71KN |
|
최대형체력 |
179.8KN |
|
무게 |
178KG |
|
최대 작동 압력 |
2.4Mpa |
|
최대회전 수 |
2000rpm |
|
적용 로터리 실린더 |
TH-1512 |
3.치수
| 명세서 | ㅏ | 비 | 씨 | 디 | D1 | D2 | 이자형 | E1 | 에프 | 지 최대. | 지 분 | 에이 | 제이 |
| 3H-05 | 135 | 60 | 110 | 82.6 | 63.51 | 96 | 4 | 15 | 33 | 1 | -9 | 20 | 12 |
4. 장점
| ㅏ.풀 스트로크 디자인 |
| 비.광범위한 적용, 가공 프로파일의 다양화 |
| 씨.높은 반복 위치 정확도 |
| 디.낮은 유지 보수 비용, 긴 서비스 수명 |
|
이자형.여러 구성을 사용할 수 있습니다. e.2 빗형 또는 장붓구멍 홈형 클로 |
5. 생산 라인
6. 서비스
| ㅏ.우리는 좋은 가격과 빠른 리드 타임을 가진 직접 공장입니다. |
| 비.전문 디자인 팀이 함께 합니다. |
| 에스.고품질을 보장하는 직업적인 QC 팀. |
| 디.OEM 및 ODM 서비스를 제공합니다. |
|
|
