| MOQ: | 1개 세트 |
| 가격: | USD 300-780 set |
| 표준 포장: | 목제 통 |
| 배달 기간: | 7-15 작업 일수 |
| 결제 방법: | 전신환, L/C (신용장) |
| 공급 능력: | 달 당 200개 세트 |
1. 기술

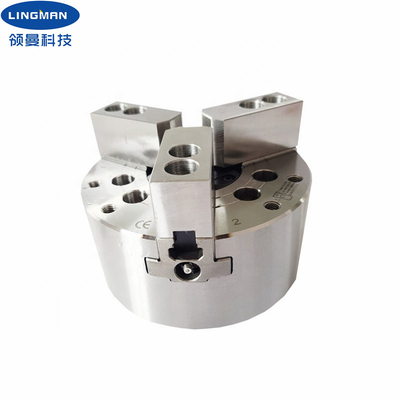

우리의 업체는 CNC 선반의 전문적 제조고 래이저 커팅 머신을 위한 척입니다. 지금 유압 척은 시장에 매우 인기있습니다. 이 파워 척의 구조는 큰 관통 홀과 중공 구조입니다. 척은 3 쐐기형 턱을 가지고 있고, 비정상 형상 제조 공정에 있는 제품을 고정시캐서 이상적입니다. 우리의 척의 모든 미끄럼면이 경화된다고, 정확성은 갈렸고, 윤활되어서 지시합니다. 게다가 그것은 고강도와 높은 클램핑 정확도를 가지고 있습니다.
척은 탄탄하고 오래가고, 고속으로 아무일 없이 순조롭습니다. 높은 위치결정 반복성과 자동화 생산에 적합한 큰 고정시키는 힘. 홀 디자인을 통하여 긴 워크피스 기계가공을 위해 사용될 수 있습니다.
척은 4, 5, 6, 8, 10, 12와 15와 " 같은 다양한 크기에 이용할 수 있습니다. 표준 크기 척 뿐 아니라 맞춘 척은 당신의 그림과 요구에 따라 또한 이용 가능합니다.
2. 성능 파라미터
|
모델 번호 |
3H-06 |
|
쐐기 타격 |
12 밀리미터 |
|
갈고리 발톱 타격 / 지름 |
5.5 밀리미터 |
|
클램핑 지름 |
15-168mm |
|
맥스. D.B는 당깁니다 |
21.5KN |
|
맥스. 고정시키는 힘 |
56.8KN |
|
중량 |
13.7KG |
|
Max.working 압력 |
2.4Mpa |
|
맥스. 회전수 |
6000 r.p.m |
|
적용 가능한 로터리 실린더 |
TH-646 |
3. 차원
| 상술 | A | 비 | Ｃ | Ｄ | D1 | D2 | Ｅ | E1 | Ｆ | Ｇ 최대. | Ｇ 분. | Ｈ | Ｊ |
| 3H-06 | 168 | 81 | 140 | 104.8 | 63.51 | 116 | 5 | 20 | 45 | 11 | -1 | 19 | 20 |
4. 장점
| a. 전 행정 디자인 |
| 비. 광범위한 애플리케이션, 프로필을 처리하는 다양화 |
| Ｃ. 높은 반복성 위치 결정 정밀도 |
| Ｄ. 낮은 유지보수 비용, 긴 서비스 라이프 |
|
Ｅ. 다중 환경 설정은 이용 가능합니다 e.2 콤 타입 또는 장붓구멍 홈 타입 갈고리 발톱 |
5. 우리의 서비스
| a. 우리는 좋은 가격과 빠른 생산 소요 시간과 직접적 공장입니다. |
| 비. 전문적 디자인 팀은 당신과 함께 일합니다. |
| Ｓ. 고급 품질을 보증하기 위한 전문적 QC 팀. |
| Ｄ. OEM과 ODM 서비스를 제공하기. |
6. 생산 라인
|
|
