| MOQ: | 10 |
| 가격: | USD3000-6000/SETS |
| 표준 포장: | 목재 상자 |
| 배달 기간: | 30 일 |
| 결제 방법: | 전신환 |
| 공급 능력: | 1000개 세트 / 달 |

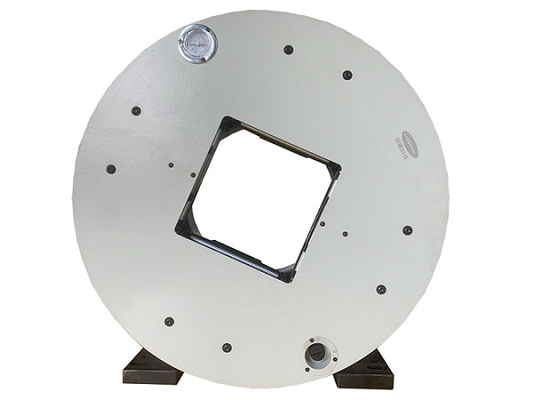

튜브 시트 통합형 HSG/XT /Jiatai /PENTA CHUTIAN/LONGXIN/han's laser용 단순 공압식 더블 액션 레이저 척
이 제품은 레이저 파이프 절단 장비용으로 특별히 설계되었습니다.제품 자체는 공작물을 단단히 고정하고 동시에 회전할 수 있는 척이 중앙에 있는 독립적인 회전 스핀들로 사용할 수 있습니다.측면에서 공기 흡입구를 회전시켜 빠른 클램핑 및 클램핑 해제를 실현할 수 있습니다., 작업하기 전에 공기 공급원을 분리하십시오.이 제품은 실린더를 직접 출력하고 기계적 효율이 높고 에너지 손실이 적고 출력 클램핑 력이 크며 클램핑 력이 안정적입니다.실린더는 공작물을 직접 클램핑하는 데 사용되기 때문에 실린더의 작동 스트로크는 척의 작동 스트로크이며 클램핑 범위가 넓습니다.실린더는 직접 출력되며 출력 힘은 공기압에 선형 비례하므로 소프트웨어 제어를 실현하기 쉽습니다.척은 간단한 구조, 적은 수의 부품, 가벼운 무게, 낮은 고장률, 안정적인 성능, 작은 관성 모멘트 및 낮은 에너지 소비를 가지고 있습니다.척의 축 방향 크기가 작고 제로 테일링 비용이 더 낮습니다.
제품은 정사각형 중간 구멍으로 설계되었습니다.원형 홀 척에 비해 사각 튜브의 크기가 커지고
적용 범위가 확대됩니다.
| 型号 모델 |
爪行程/直径 mm 클로 스트로크/직경 |
最大夹紧力KN 최대 클램핑력 |
许用压力MPa 허용 압력 |
최대 속도 r/min 제한 속도 |
夹紧范围mm 클램핑 범위 |
中心高mm 중앙 높이 |
转动惯量Kg.m2 회전 관성 |
转动部分重量 Kg 회전부 중량 |
整机중량Kg 전체 단위 중량 |
| G400JF-170 | 154 | 1.2 | 0.4-0.9 | 500 | ∲16-∲170 | 260 | 1.72 | 89 | 144 |
| G600JF-230 | 220 | 1.7 | 0.4-0.9 | 500 | ∲10-∲230 | 350 | 4.5 | 141 | 219 |
| G800JF-360 | 180 | 4.5 | 0.4-0.9 | 500 | ∲5-∲360 | 430 | 17.19 | 303 | 452 |
| 规格 명세서 |
ㅏ | 비 | B1 | 씨 | 디 | 이자형 | 에프 | G | 시간 | 나 | 제이 | 케이 | 엘 | 영형 | 아르 자형 | 에스 |
| G400JF-170 | 500 | 260 | 510 | 515 | 164.5 | 100 | 440 | 175.5 | 250 | 325 | 355 | 30 | 170 | 16 | 12-M8 | 18 |
| G600JF-230 | 520 | 350 | 680 | 690 | 191 | 120 | 460 | 194.5 | 330 | 376 | 402 | 29.5 | 230 | 20 | 12-M8 | 18 |
| G800JF-360 | 680 | 430 | 820 | 840 | 205 | 150 | 620 | 257 | 510 | 523 | 539 | 25 | 360 | 9 | 16-M8 | 18 |
|
|
