| MOQ: | 1세트 |
| 가격: | USD 2428.57 set |
| 표준 포장: | 목재 상자 |
| 배달 기간: | 10-15 근무일 |
| 결제 방법: | 전신환, 신용장 |
| 공급 능력: | 한 달에 500 세트 |

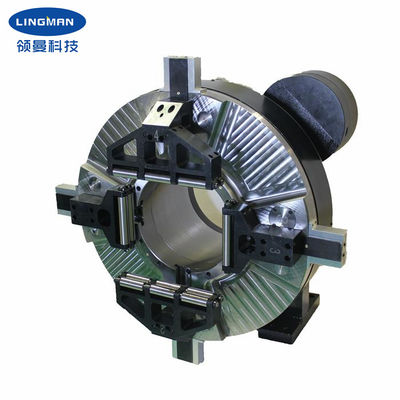

파이프 절단기용 로터리 풀 스트로크 공압 레이저 척
1. 설명
저희 회사는 CNC 선반 및 레이저 절단기용 척을 생산하는 전문 제조업체입니다.
다양한 종류의 레이저 척을 제공합니다. 국내외 유명 레이저 절단기에 레이저 척을 공급하고 있으며, 저희 제품은 많은 고객들로부터 환영받고 있습니다.
이 모델 레이저 척은 레이저 파이프 절단 장비용으로 설계되었으며, 4개의 조(jaw) 풀 스트로크 메인 척입니다. 척 자체는 독립적인 회전 스핀들로 작동할 수 있습니다. 제품 베이스가 고정된 후, 지지 모터와 기어를 연결한 다음 압축 공기원을 연결하여 공작물을 클램핑하고 공작물을 회전시키면 됩니다. 척 풀 스트로크 작동으로 4개의 조 위치를 조정할 필요가 없습니다. 척은 크로스 롤러 베어링을 사용한 완전 밀폐형 구조를 채택했습니다. 시중의 유사 제품에 비해 척은 더 높은 회전 정확도와 반복 정확도, 그리고 더 높은 파지력을 가지고 있습니다.
이 제품은 특수 레이저 파이프 절단기와 같은 파이프 절단 시스템에 널리 사용될 수 있습니다.
2. 성능 매개변수
| 모델 번호 | F130DF |
| 조 스트로크/직경 | 124mm |
| 최대 클램핑력 | 0.6KN |
| 허용 압력 | 0.2-0.9MPa |
| 클램핑 범위 | 4-128mm |
| 중앙 높이 | 235mm |
| 회전 관성 | 1.42Kg.m² |
| 회전부 무게 | 71kg |
| 전체 장치 무게 | 134kg |
참고: 위의 숫자는 표준 매개변수입니다. 고객의 특별한 요구 사항에 따라 제품을 설계할 수도 있습니다..
3. 치수
| 사양 | A | B | B1 | C | D | E | F | G | H |
| F130DF | 430 | 235 | 440 | 620 | 120 | 80 | 368 | 272 | 130 |
4. 장점
| a. 풀 스트로크 디자인 |
| b. 광범위한 적용 분야, 다양한 가공 프로파일 |
| c. 높은 반복 위치 정확도 |
| d. 낮은 유지 보수 비용, 긴 수명 |
|
e. 여러 구성 가능 e.1 솔리드 또는 중공 e.2 콤 타입 또는 홈-그루브 타입 클로 |
5. 저희 서비스
| a. 저희는 좋은 가격과 빠른 리드 타임을 제공하는 직접 공장입니다. |
| b. 전문 디자인 팀이 함께 작업합니다. |
| c. 고품질을 보장하는 전문 QC 팀. |
| d. OEM & ODM 서비스 제공. |
6. 생산 라인
|
|
