제품 상세정보
원래 장소: 창주, 치안스, 중국
브랜드 이름: Lingman
모델 번호: G500D-230
지불과 운송 용어
최소 주문 수량: 1개 세트
가격: USD 5200-5800 set
포장 세부 사항: 목제 통
배달 시간: 10-15 작업 일수
지불 조건: 전신환, L/C (신용장)
공급 능력: 달 당 100개 세트
갈고리 발톱 타격: |
210 밀리미터 |
최대 고정시키는 힘: |
1.5KN |
허용 압력: |
0.2-0.9MPa |
제한 속도: |
200r/min |
클램핑 범위: |
10-230mm |
중심 높이: |
315mm |
회전 관성: |
4.6 킬로그램.㎡ |
회전부 몸무게: |
128KG |
모든 구성 단위 무게: |
245Kg |
갈고리 발톱 타격: |
210 밀리미터 |
최대 고정시키는 힘: |
1.5KN |
허용 압력: |
0.2-0.9MPa |
제한 속도: |
200r/min |
클램핑 범위: |
10-230mm |
중심 높이: |
315mm |
회전 관성: |
4.6 킬로그램.㎡ |
회전부 몸무게: |
128KG |
모든 구성 단위 무게: |
245Kg |
1. 기술

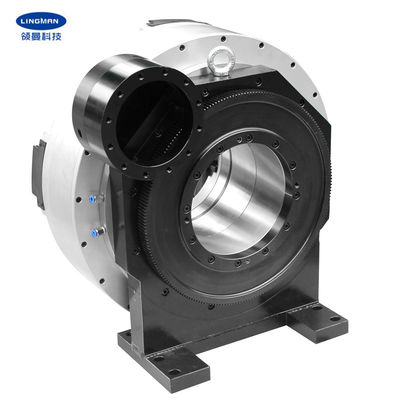

척은 특히 레이저 섬유 절단기를 위해 설계됩니다. 실제로, 척 자체는 독립적 회전 스핀들이라는 것 있습니다. 한편, 그것은 팽팽하게 제조 공정에 있는 제품을 고정시킬 수 있습니다. 제품 베이스를 고친 후, 단지 공기 공급원을 연결시키면서, 그것은 적절한 모터로 설비하는 것뿐만 아니라 그것과 기어를 연결할 필요가 있습니다.
우리의 레이저 척은 전 행정에서 일할 수 있고 4 턱을 조정하기 위한 어떤 필요가 없습니다. 그들은 생산성을 향상시키도록 모든 범위의 관 이음쇠에 적합합니다. 가득 찬 둘러싸인 구조는 그들에게 더 안정적이고 더 많은 내마모성을 만들어줍니다. 전통적 레이저 척과 비교해서, 크로스 롤러 베어링은 그것이 더 긴 서비스 수명과 회전하고 되풀이된 위치설정의 더 높은 정확도를 가지게 하기 위해 내부에 고쳐집니다. 게다가 그것은 낮은 공기 압력 하에 더 가는 관 이음쇠를 처리하는 것 필요를 충족시킬 수 있습니다.
2. 성능 파라미터
|
모델 번호 |
G500D-230 |
| 갈고리 발톱 타격 | 210 밀리미터 |
| 최대 고정시키는 힘 | 1.5KN |
| 할러블 압력 | 0.2-0.9MPa |
| 제한 속도 | 200r/min |
| 클램핑 범위 | 10-230mm |
| 중심 높이 | 315 밀리미터 |
| 회전 관성 | 4.6kg.m2 |
| 회전부 몸무게 | 128 킬로그램 |
| 모든 구성 단위 무게 | 245 킬로그램 |
기록 : 표준 매개 변수가 수 위에 있습니다. 우리는 또한 고객들의 특수한 요구 사항에 따라 제품을 설계할 수 있습니다.
3. 차원
| 상술 | A | 비 | B1 | Ｃ | Ｄ | Ｅ | Ｆ | Ｇ | Ｈ | 나 | Ｊ | Ｋ | 오우 | Ｒ | Ｓ |
| G500D-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 361.5 | 230 | 265 | 250 | 470 | 6 | 12-M8 | 18X22 |
4. 장점
| a. 전 행정 디자인 |
| 비. 광범위한 애플리케이션, 프로필을 처리하는 다양화 |
| Ｃ. 높은 반복성 위치 결정 정밀도 |
| Ｄ. 낮은 유지보수 비용, 긴 서비스 라이프 |
|
Ｅ. 다중 환경 설정은 이용 가능합니다 e.1 솔리드 또는 공동 e.2 콤 타입 또는 장붓구멍 홈 타입 갈고리 발톱 |
5. 생산 라인
6. 우리의 서비스
| a.We는 좋은 가격과 빠른 생산 소요 시간과 직접적 공장입니다. |
| b.Professional 디자인 팀은 당신과 함께 일합니다. |
| 고급 품질을 보증하기 위한 c.Professional QC 팀. |
| d.Providing OEM과 ODM 서비스. |
