제품 상세정보
원래 장소: 창주, 치안스, 중국
브랜드 이름: Lingman
모델 번호: W200A-25
지불과 운송 용어
최소 주문 수량: 1개 세트
가격: USD 2600-3100/set
포장 세부 사항: 목제 통
배달 시간: 15-20 작업 일수
지불 조건: 전신환, L/C (신용장)
공급 능력: 달 당 100개 세트
상품 이름: |
탑재대 |
원료: |
스테인레스 강 |
갈고리 발톱 타격: |
25 밀리미터 |
최대 고정시키는 힘: |
8.5KN |
허용 압력: |
0.4-0.9MPa |
제한 속도: |
500r/min |
클램핑 범위: |
20-210mm |
중심 높이: |
190mm |
회전 관성: |
0.21 킬로그램.㎡ |
회전부 몸무게: |
34KG |
모든 구성 단위 무게: |
59Kg |
애플리케이션: |
레이저 절단 |
상품 이름: |
탑재대 |
원료: |
스테인레스 강 |
갈고리 발톱 타격: |
25 밀리미터 |
최대 고정시키는 힘: |
8.5KN |
허용 압력: |
0.4-0.9MPa |
제한 속도: |
500r/min |
클램핑 범위: |
20-210mm |
중심 높이: |
190mm |
회전 관성: |
0.21 킬로그램.㎡ |
회전부 몸무게: |
34KG |
모든 구성 단위 무게: |
59Kg |
애플리케이션: |
레이저 절단 |
1. 기술

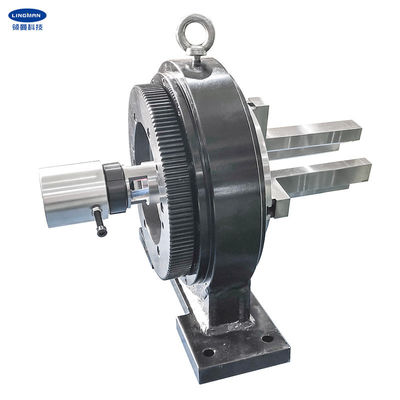

이런 종류의 척은 뒤로 척이고, 또한 척을 공급하고 있습니다. 그것은 일반적으로 제조 공정에 있는 제품 클램핑, 회전하고 앞이고 뒷부분인 공급을 위해 사용됩니다. 그것은 사용할 때 독립적 축으로서 사용될 수 있는 탑재대와 또한 유사합니다. 또한 기능은 회전할 때 팽팽하게 제조 공정에 있는 제품을 고정시키는 것입니다.
빠른 클램핑과 감소 조치가 달성될 수 있도록 회전하는 공기 흡입구는 테일 설치 자이레이터를 통해 실현될 수 있습니다. 일하는 공기 공급원은 연속적인 급기의 원칙을 채택합니다.
조화된 모터와 기어와 압축 공기 소스를 연결하는 척의 기지를 고칠 때, 그것은 회전하기 위해 제조 공정에 있는 제품을 고정시키고 운전하여 실현될 수 있습니다.
절단 설비에 의해 처리된 부품의 길이가 더 오랫동안 있기 때문에, 뒤쪽 척과 조화된 탑재대는 종종 장비에 한 쌍이 되어서 설치됩니다.
이 척의 구조는 4 져 자동 동기화 센터링 구조이고 고체 중심이 또한 입니다. 친절하게 관판 통합된 기계에서 사용되기 위해 그것을 권고하세요, 그러면 그것은 관판을 케케묵고 순환적이게 자르는데 적합합니다.
2. 성능 파라미터
|
W160A-25 |
|
25 밀리미터 |
|
4.8KN |
|
0.4-0.9MPa |
|
500r/min |
|
15-160mm |
|
150 밀리미터 |
|
0.1kg.m2 |
|
21 킬로그램 |
|
44 킬로그램 |
3. 차원
| 상술 | A | 비 | B1 | Ｃ | Ｄ | Ｅ | Ｆ | Ｇ | Ｈ | 나 | Ｊ | Ｌ | Ｍ | 엔 | 오우 | Ｒ | Ｓ | Ｔ |
| W160A-25 | 280 | 150 | 290 | 295 | 120 | 85 | 245 | 94 | 0 | 130 | 152 | 11 | 16 | 5 | 12 | 6-M8 | 13 | 265 |
4. 장점
| a. 전 행정 디자인 |
| 비. 광범위한 애플리케이션, 프로필을 처리하는 다양화 |
| Ｃ. 높은 반복성 위치 결정 정밀도 |
| Ｄ. 낮은 유지보수 비용, 긴 서비스 라이프 |
|
Ｅ. 다중 환경 설정은 이용 가능합니다 e.2 콤 타입 또는 장붓구멍 홈 타입 갈고리 발톱 |
5. 생산 라인
6. 우리의 서비스
| a. 우리는 좋은 가격과 빠른 생산 소요 시간과 직접적 공장입니다. |
| 비. 전문적 디자인 팀은 당신과 함께 일합니다. |
| Ｃ. 고급 품질을 보증하기 위한 전문적 QC 팀. |
| Ｄ. OEM과 ODM 서비스를 제공하기. |
