제품 상세정보
원래 장소: 창주, 치안스, 중국
브랜드 이름: Lingman
모델 번호: G500C-225
지불과 운송 용어
최소 주문 수량: 1개 세트
가격: USD 6900-7500 set
포장 세부 사항: 목제 통
배달 시간: 10-15 작업 일수
지불 조건: 전신환, L/C (신용장)
공급 능력: 달 당 50개 세트
상품 이름: |
전 행정 척 |
원료: |
스테인레스 강 |
갈고리 발톱 타격: |
200 밀리미터 |
최대 고정시키는 힘: |
1.6-2.77KN |
허용 압력: |
0.1-0.9MPa |
제한 속도: |
130r / 분 |
클램핑 범위: |
0-225mm |
중심 높이: |
315mm |
회전 관성: |
6.1 킬로그램.㎡ |
회전부 몸무게: |
140KG |
모든 구성 단위 무게: |
240KG |
상품 이름: |
전 행정 척 |
원료: |
스테인레스 강 |
갈고리 발톱 타격: |
200 밀리미터 |
최대 고정시키는 힘: |
1.6-2.77KN |
허용 압력: |
0.1-0.9MPa |
제한 속도: |
130r / 분 |
클램핑 범위: |
0-225mm |
중심 높이: |
315mm |
회전 관성: |
6.1 킬로그램.㎡ |
회전부 몸무게: |
140KG |
모든 구성 단위 무게: |
240KG |

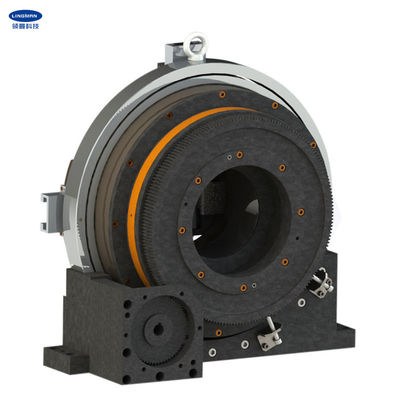

1. 기술
빠른 클램핑과 감소 조치는 공기 흡입을 회전시키는 측면을 통해 이루어질 수 있고 공기 공급원이 작업을 위해 끊어질 수 있습니다. 제품 베이스가 고쳐진 후, 단지 상응하는 모터는 추가되고 기어로 연결되고 그리고 나서 압축된 공기 원천(0.1-0.9Mpa)가 클램핑 제조 공정에 있는 제품을 달성하기 위해 연결되고, 회전하기 위해 제조 공정에 있는 제품을 운전합니다.
박막형 벽 파이프부가 처리될 수 있도록, 척은 둘러싸인 구조를 완전히 채택합니다, 안정과 마모 방지가 더 좋습니다, 서비스 수명이 더 오랫동안 있습니다, 클램핑 정밀이 전통적 레이저 척 보다 더 높습니다, 고정시키는 힘이 시장에서 유사 제품 보다 더 크고 공기 역학 압력이 하락합니다, 더 작은 고정시키는 힘이 입수할 수 있습니다.
이런 종류의 척은 넓게 래이저 커팅 머신과 다른 파이프 가공기 툴 시스템에 적용됩니다.
2. 성능 파라미터
|
모델 번호 |
G500C-225 |
| 갈고리 발톱 타격 | 200 밀리미터 |
| 최대 고정시키는 힘 | 1.6-2.77KN |
| 할러블 압력 | 0.1-0.9MPa |
| 제한 속도 | 130r/min |
| 클램핑 범위 | 0-225mm |
| 중심 높이 | 315 밀리미터 |
| 회전 관성 | 6.1 킬로그램.㎡ |
| 회전부 몸무게 | 140 킬로그램 |
| 모든 구성 단위 무게 | 240 킬로그램 |
기록 : 표준 매개 변수가 수 위에 있습니다. 우리는 또한 고객들의 특수한 요구 사항에 따라 제품을 설계할 수 있습니다.
3. 차원
| 상술 | A | 비 | B1 | Ｃ | Ｄ | Ｅ | Ｆ | Ｇ | Ｈ | 나 | Ｊ | Ｋ | 오우 | Ｒ | Ｓ |
| G500C-170 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. 장점
| a. 전 행정 디자인 |
| 비. 광범위한 애플리케이션, 프로필을 처리하는 다양화 |
| Ｃ. 높은 반복성 위치 결정 정밀도 |
| Ｄ. 낮은 유지보수 비용, 긴 서비스 라이프 |
|
Ｅ. 다중 환경 설정은 이용 가능합니다 e.1 솔리드 또는 공동 e.2 콤 타입 또는 장붓구멍 홈 타입 갈고리 발톱 |
5. 생산 라인
6. 우리의 서비스
| a.We는 좋은 가격과 빠른 생산 소요 시간과 직접적 공장입니다. |
| b.Professional 디자인 팀은 당신과 함께 일합니다. |
| 고급 품질을 보증하기 위한 c.Professional QC 팀. |
| d.Providing OEM과 ODM 서비스. |
