제품 상세정보
원래 장소: 창주, 치안스, 중국
브랜드 이름: Lingman
모델 번호: W160A-25
지불과 운송 용어
최소 주문 수량: 1개 세트
가격: USD 2500-3000/set
포장 세부 사항: 목제 통
배달 시간: 15-20 작업 일수
지불 조건: 전신환, L/C (신용장)
공급 능력: 달 당 100개 세트
상품 이름: |
탑재대 |
원료: |
스테인레스 강 |
갈고리 발톱 타격: |
25 밀리미터 |
최대 고정시키는 힘: |
4.8KN |
허용 압력: |
0.4-0.9MPa |
제한 속도: |
500r/min |
클램핑 범위: |
15-160mm |
중심 높이: |
150 밀리미터 |
회전 관성: |
0.1 킬로그램.㎡ |
회전부 몸무게: |
21KG |
모든 구성 단위 무게: |
44kg |
애플리케이션: |
레이저 절단 |
상품 이름: |
탑재대 |
원료: |
스테인레스 강 |
갈고리 발톱 타격: |
25 밀리미터 |
최대 고정시키는 힘: |
4.8KN |
허용 압력: |
0.4-0.9MPa |
제한 속도: |
500r/min |
클램핑 범위: |
15-160mm |
중심 높이: |
150 밀리미터 |
회전 관성: |
0.1 킬로그램.㎡ |
회전부 몸무게: |
21KG |
모든 구성 단위 무게: |
44kg |
애플리케이션: |
레이저 절단 |
1. 기술
이 제품은 특별히 레이저 관절 단기를 위해 설계됩니다. 제품 자체는 굳게 제조 공정에 있는 제품을 고정시키고 동시에 회전할 수 있는 중앙에 척과 독립적 축으로서 사용될 수 있습니다.
빠른 클램핑과 감소 조치가 달성될 수 있도록 회전하는 공기 흡입구는 테일 설치 회전자를 통해 실현될 수 있습니다. 일하는 공기 공급원은 연속적인 급기의 원칙을 채택합니다.
클램핑을 실현하기 위해 원천(0.4-0.9Mpa)를 제품 베이스가 고쳐진 후, 조화된 모터와 기어를 연결하세요 그리고, 압축된 공기를 연결시키고 회전하기 위해 제조 공정에 있는 제품을 운전하기. 그것은 주로 제조 공정에 있는 제품 클램핑, 회전하고 앞이고 뒷부분인 공급을 위해 사용됩니다.
커터에 의해 처리된 부품의 긴 길이 때문에, 꼬리 부분 척과 조화된 탑재대는 보통 장비에 한 쌍이 되어서 설치됩니다.

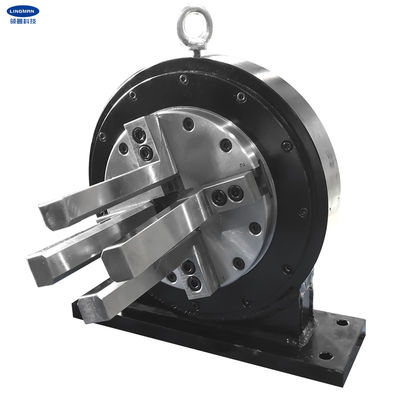

이 제품은 고체 중심과 4갈퀴 자동 동시에 일어나는 센터링 구조입니다. 그것은 있고 통합된 기계와 그것이 스퀘어와 순환 튜브 시트로 잘라줄 수 있는 튜브 시트에서 사용되기 위해 추천합니다.
2. 성능 파라미터
|
W160A-25 |
|
25 밀리미터 |
|
4.8KN |
|
0.4-0.9MPa |
|
500r/min |
|
15-160mm |
|
150 밀리미터 |
|
0.1kg.m2 |
|
21 킬로그램 |
|
44 킬로그램 |
3. 차원
| 상술 | A | 비 | B1 | Ｃ | Ｄ | Ｅ | Ｆ | Ｇ | Ｈ | 나 | Ｊ | Ｌ | Ｍ | 엔 | 오우 | Ｒ | Ｓ | Ｔ |
| W160A-25 | 280 | 150 | 290 | 295 | 120 | 85 | 245 | 94 | 0 | 130 | 152 | 11 | 16 | 5 | 12 | 6-M8 | 13 | 265 |
4. 장점
| a. 전 행정 디자인 |
| 비. 광범위한 애플리케이션, 프로필을 처리하는 다양화 |
| Ｃ. 높은 반복성 위치 결정 정밀도 |
| Ｄ. 낮은 유지보수 비용, 긴 서비스 라이프 |
|
Ｅ. 다중 환경 설정은 이용 가능합니다 e.2 콤 타입 또는 장붓구멍 홈 타입 갈고리 발톱 |
5. 생산 라인
6. 우리의 서비스
| a. 우리는 좋은 가격과 빠른 생산 소요 시간과 직접적 공장입니다. |
| 비. 전문적 디자인 팀은 당신과 함께 일합니다. |
| Ｃ. 고급 품질을 보증하기 위한 전문적 QC 팀. |
| Ｄ. OEM과 ODM 서비스를 제공하기. |
