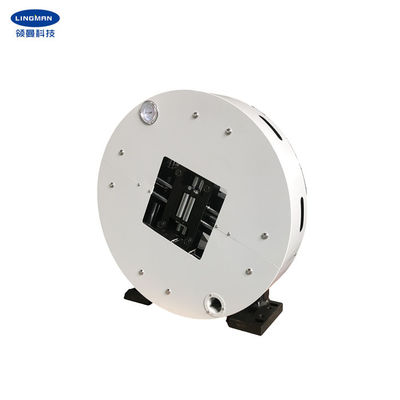

레이저 파이프 절단기용 자동 레이저 공압 척

제품 상세정보

원래 장소: 창주, 치안스, 중국

브랜드 이름: Lingman

모델 번호: M230J

지불과 운송 용어

최소 주문 수량: 1개 세트

가격: USD 3400-4600/set

포장 세부 사항: 목제 통

배달 시간: 15-20 작업 일수

지불 조건: 전신환, L/C (신용장)

공급 능력: 달 당 100개 세트

최상의 가격을 얻으세요
하이라이트:

자동 레이저 공압 척

,

레이저 파이프 절단기 공압 척

,

230mm 클로 스트로크 레이저 척

클로 스트로크:
230mm
최대 클램핑력:
2KN
허용압력:
0.1-0.9MPa
제한 속도:
525r/분
클램핑 범위:
5-230mm
중앙 높이:
350mm
회전 관성:
4kg.㎡
회전부 중량:
97kg
전체 단위 중량:
200kg
클로 스트로크:
230mm
최대 클램핑력:
2KN
허용압력:
0.1-0.9MPa
제한 속도:
525r/분
클램핑 범위:
5-230mm
중앙 높이:
350mm
회전 관성:
4kg.㎡
회전부 중량:
97kg
전체 단위 중량:
200kg
레이저 파이프 절단기용 자동 레이저 공압 척
레이저 파이프 절단기용 자동 레이저 공압 척

1. 설명



이 척은 레이어 파이프 절단 장비용으로 설계되었습니다.측면에서 공기 흡입구를 회전시켜 빠른 클램핑 및 풀림을 실현하고 작업하기 전에 공기 공급원을 분리할 수 있습니다.단일 및 이중 실린더를 전환하여 제어하므로 얇은 벽으로 된 튜브 및 대형 파이프를 클램핑하는 데 더 많은 이점이 있는 다른 클램핑력을 생성합니다.

이 모델은 회전 관성이 작고 에너지 소비가 적습니다.척은 더 나은 방진 성능과 더 높은 반복 위치 정확도를 가지고 있습니다.



2개의 독립된 실린더, 일방향 밸브 및 체크 밸브가 있으며 내부에 장기 압력 유지 기능(8시간 이상)도 있습니다.공기 흡입구의 측면 회전을 통해 빠른 조임 및 풀림 작업을 수행할 수 있으며 작업을 시작하기 위해 공기 공급원을 분리합니다.베이스를 고정한 후 기어와 압축 공기 소스를 연결하는 모터는 클램핑 및 공작물 회전 구동을 실현할 수 있습니다.주로 공작물 클램핑 및 회전에 사용됩니다.



2. 성능 매개변수



  • 모델 번호
M230J
  • 클로 스트로크
230mm
  • 최대 클램핑력
2KN
  • 허용압력
0.1-0.9MPa
  • 제한 속도
525r/분
  • 클램핑 범위
5-230mm
  • 중앙 높이
350mm
  • 회전 관성
4Kg.m2
  • 회전부 중량
97kg
  • 전체 단위 중량
200kg



삼.치수


레이저 파이프 절단기용 자동 레이저 공압 척 0


명세서 NS NS 이자형 NS NS 시간 NS 제이 케이 미디엄 N
M230J 350 680 205 402 376 326 460 510 60 30 120 180




4. 장점

NS.풀 스트로크 디자인
NS.광범위한 적용, 가공 프로파일의 다양화
씨.높은 반복 위치 정확도
NS.낮은 유지 보수 비용, 긴 서비스 수명

이자형.여러 구성을 사용할 수 있습니다.
e.1 솔리드 또는 중공

e.2 빗형 또는 장붓구멍 홈형 클로





5. 생산 라인

레이저 파이프 절단기용 자동 레이저 공압 척 1

6. 서비스



NS.우리는 좋은 가격과 빠른 리드 타임을 가진 직접 공장입니다.
NS.전문 디자인 팀이 함께 합니다.
씨.고품질을 보장하는 직업적인 QC 팀.
NS.OEM 및 ODM 서비스를 제공합니다.
