제품 상세정보
원래 장소: 창주, 치안스, 중국
브랜드 이름: Lingman
모델 번호: 레이저 척 G400DB-175
지불과 운송 용어
최소 주문 수량: 1개 세트
가격: USD 4800-5400/set
포장 세부 사항: 목제 통
배달 시간: 15-20 작업 일수
지불 조건: 전신환, L/C (신용장)
공급 능력: 달 당 500개 세트
갈고리 발톱 타격: |
162mm |
최대 고정시키는 힘: |
0.8KN |
허용 압력: |
0.2-0.9MPA |
제한 속도: |
200r/min |
클램핑 범위: |
8-170mm |
중심 높이: |
260 밀리미터 |
회전 관성: |
3.2 킬로그램.㎡ |
회전부 몸무게: |
125 킬로그램 |
모든 구성 단위 무게: |
190 킬로그램 |
애플리케이션: |
레이저 절단기 |
갈고리 발톱 타격: |
162mm |
최대 고정시키는 힘: |
0.8KN |
허용 압력: |
0.2-0.9MPA |
제한 속도: |
200r/min |
클램핑 범위: |
8-170mm |
중심 높이: |
260 밀리미터 |
회전 관성: |
3.2 킬로그램.㎡ |
회전부 몸무게: |
125 킬로그램 |
모든 구성 단위 무게: |
190 킬로그램 |
애플리케이션: |
레이저 절단기 |
1. 기술

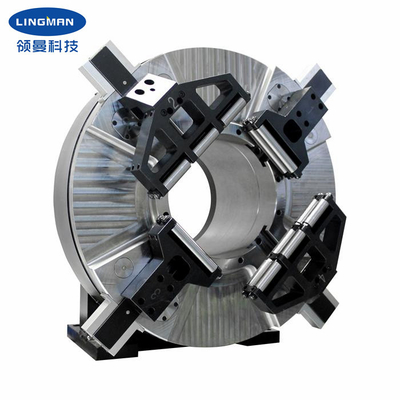

우리의 레이저 척은 특별히 레이저 관 가공반을 위해 설계됩니다. 제품 자체는 굳게 제조 공정에 있는 제품을 고정시키고 동시에 회전할 수 있는 중앙에 척과 독립적 축으로서 사용될 수 있습니다.
레이저 척은 4 갈고리 발톱의 추가적 조정 없이 전 행정에서 일할 수 있습니다. 그것은 모든 적용 가능한 관 이음쇠를 고정시키고 생산 효율을 향상시킬 수 있습니다. 완전히 폐쇄 구조를 채택할 때, 척은 더 좋은 안정성과 마모 방지를 가지고 있습니다. 크로스 롤러 베어링으로, 그것은 더 긴 서비스 수명과 전통적 레이저 척 보다 더 높은 회전 정확도와 되풀이된 위치 결정 정밀도와 시장에서 유사 제품 보다 더 큰 고정시키는 힘을 가집니다. 낮은 공기 압력의 경우에, 박막형 벽 관 이음쇠를 처리하는 필요를 이로써 충족시키면서, 더 작은 고정시키는 힘은 입수할 수 있습니다.
2. 성능 파라미터
|
레이저 척 |
|
G400DB-175 |
|
162 밀리미터 |
|
0.8KN |
|
0.2-0.9MPa |
|
200r/min |
|
8-170mm |
|
260 밀리미터 |
|
3.2kg.m2 |
|
125 킬로그램 |
|
190 킬로그램 |
3. 차원
| 상술 | A | 비 | B1 | Ｃ | Ｄ | Ｅ | Ｆ | Ｇ | Ｈ | 나 | Ｊ | Ｋ | 오우 | Ｒ |
| G400DB-175 | 500 | 260 | 500 | 555 | 160 | 100 | 440 | 316 | 175 | 215 | 196 | 400 | 6 | 12-M8 |
4. 장점
| a. 전 행정 디자인 |
| 비. 광범위한 애플리케이션, 프로필을 처리하는 다양화 |
| Ｃ. 높은 반복성 위치 결정 정밀도 |
| Ｄ. 낮은 유지보수 비용, 긴 서비스 라이프 |
|
Ｅ. 다중 환경 설정은 이용 가능합니다 e.2 콤 타입 또는 장붓구멍 홈 타입 갈고리 발톱 |
5. 우리의 서비스
| a. 우리는 좋은 가격과 빠른 생산 소요 시간과 직접적 공장입니다. |
| 비. 전문적 디자인 팀은 당신과 함께 일합니다. |
| Ｃ. 고급 품질을 보증하기 위한 전문적 QC 팀. |
| Ｄ. OEM과 ODM 서비스를 제공하기. |
