제품 상세정보
원래 장소: 창주, 치안스, 중국
브랜드 이름: Lingman
모델 번호: 레이저 척 G680JF-245
지불과 운송 용어
최소 주문 수량: 1개 세트
가격: USD 3800-6500 set
포장 세부 사항: 목제 통
배달 시간: 15-20 작업 일수
지불 조건: 전신환, L/C (신용장)
공급 능력: 달 당 500개 세트
상품 이름: |
레이저 척 |
갈고리 발톱 타격: |
230 밀리미터 |
최대 고정시키는 힘: |
2KN |
허용 압력: |
0.1-1Mpa |
제한 속도: |
200r/min |
클램핑 범위: |
10-245mm |
중심 높이: |
350 밀리미터 |
회전 관성: |
5.48 킬로그램.㎡ |
회전부 몸무게: |
173 킬로그램 |
모든 구성 단위 무게: |
257 킬로그램 |
상품 이름: |
레이저 척 |
갈고리 발톱 타격: |
230 밀리미터 |
최대 고정시키는 힘: |
2KN |
허용 압력: |
0.1-1Mpa |
제한 속도: |
200r/min |
클램핑 범위: |
10-245mm |
중심 높이: |
350 밀리미터 |
회전 관성: |
5.48 킬로그램.㎡ |
회전부 몸무게: |
173 킬로그램 |
모든 구성 단위 무게: |
257 킬로그램 |
1. 기술

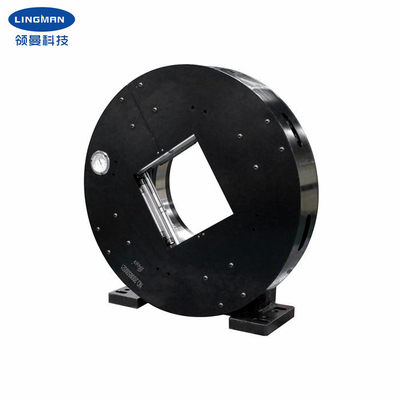

제품은 장비와 지지를 줄이는 레이저 관을 위해 설계되고, 제품 자체가 빠른 클램핑을 달성하기 위한 공기 흡입의 측면 회전을 통하여, 독립적 회전 스핀들로서 사용되고 감소 조치, 분리된 공기 공급원이 일할 수 있습니다. 제품 베이스가 고쳐진 후, 그것은 단지 지지하는 모터와 기어 연결을 설치하고, 그 클램핑 제조 공정에 있는 제품을 달성하기 위해 공기 공급원 (0.25-0.9mpa)를 압축되었고 제조 공정에 있는 제품 회전을 운전합니다 연결할 필요가 있습니다. 제조 공정에 있는 제품을 고정시키고 회전해서 주로 사용됩니다.
제품은 실린더 직접 출력, 높은 기계 효율, 작은 에너지 손실, 힘 안정을 고정시킨 출력 고정시키는 힘을 채택합니다. 타격으로 일하는 척이 직접적으로 제조 공정에 있는 제품, 실린더를 고정시키는 실린더의 사용에 기인한 채 타격으로 일하, 클램핑 범위는 넓습니다. 실린더 직접 출력을 사용할 때, 출력 힘과 기압은 소프트웨어 제어를 달성하도록 쉬운 선형 비율입니다.
척 단순 구조, 소수의 부품, 경량, 낮은 불량 발생률, 안정적인 성능, 작은 관성 모멘트, 낮은 에너지 소모량. 척의 축방향 사이즈는 작고 제로 꼬리의 비용이 하락합니다.
제품은 정사각형 홀을 위해 설계되고 라운드 홀 척과 비교해서 스퀘어 튜브의 크기를 늘리고 사용의 범위를 확장시킵니다.
2. 성능 파라미터
|
레이저 척 |
|
G680JF-245 |
|
230 밀리미터 |
|
2KN |
|
0.1-1.0MPa |
|
200r/min |
|
10-245mm |
|
350 밀리미터 |
|
5.48g.m2 |
|
173 킬로그램 |
|
257 킬로그램 |
3. 차원
| 상술 | A | 비 | B1 | Ｃ | Ｄ | Ｅ | Ｆ | Ｇ | Ｈ | 나 | Ｊ | Ｋ | Ｌ | 오우 | Ｒ | Ｓ |
| G680JF-245 | 520 | 350 | 680 | 690 | 190 | 120 | 460 | 205 | / | / | / | 29.5 | 245 | 9 | 12-M8 | 18 |
4. 장점
| a. 전 행정 디자인 |
| 비. 광범위한 애플리케이션, 프로필을 처리하는 다양화 |
| Ｃ. 높은 반복성 위치 결정 정밀도 |
| Ｄ. 낮은 유지보수 비용, 긴 서비스 라이프 |
|
Ｅ. 다중 환경 설정은 이용 가능합니다 e.2 콤 타입 또는 장붓구멍 홈 타입 갈고리 발톱 |
5. 우리의 서비스
1. 우리는 좋은 가격과 빠른 생산 소요 시간과 직접적 공장입니다.
2. 전문적 디자인 팀은 당신과 함께 일합니다.
3. 고급 품질을 보증하기 위한 전문적 QC 팀.
4. OEM과 ODM 서비스를 제공하기.
