제품 상세정보
원래 장소: 창주, 치안스, 중국
브랜드 이름: Lingman

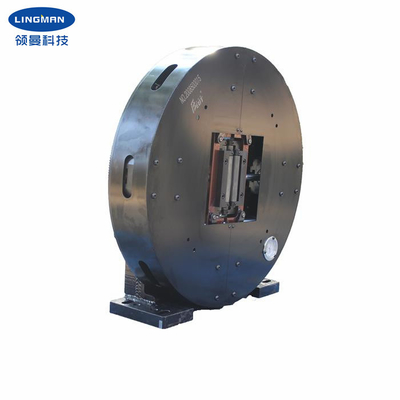

모델 번호: 레이저 척 G680JF-245
지불과 운송 용어
최소 주문 수량: 1개 세트
가격: USD 3800-6500 set
포장 세부 사항: 목제 통
배달 시간: 15-20 작업 일수
지불 조건: 전신환, L/C (신용장)
공급 능력: 달 당 500개 세트
상품 이름: |
레이저 척 |
갈고리 발톱 타격: |
230 밀리미터 |
최대 고정시키는 힘: |
2.1KN |
허용 압력: |
0.1-1.1MPa |
제한 속도: |
205r/min |
클램핑 범위: |
10-245mm |
중심 높이: |
350 밀리미터 |
회전 관성: |
5.48 킬로그램.㎡ |
회전부 몸무게: |
175KG |
모든 구성 단위 무게: |
262KG |
상품 이름: |
레이저 척 |
갈고리 발톱 타격: |
230 밀리미터 |
최대 고정시키는 힘: |
2.1KN |
허용 압력: |
0.1-1.1MPa |
제한 속도: |
205r/min |
클램핑 범위: |
10-245mm |
중심 높이: |
350 밀리미터 |
회전 관성: |
5.48 킬로그램.㎡ |
회전부 몸무게: |
175KG |
모든 구성 단위 무게: |
262KG |
1. 기술
튜브 시트 통합된 기계의 정사각형 홀과 공기 더블 액션 레이저 척은 장비, 회전 절단 라운드 튜브, 스퀘어 튜브, 원형 관, 등을 줄이는 레이저 관에 적합합니다.
레이저 척은 높은 기계 효율, 작은 에너지 손실, 큰 생산 고정시키는 힘과 안정적 고정시키는 힘을 가지고 있는 실린더의 직접 출력을 채택합니다, 우리의 공기 레이저 척이 소비를 단순 구조와 소수의 요소, 경량, 낮은 불량 발생률, 안정적인 성능, 작은 관성 모멘트와 저 에너지를 가집니다. 척의 작은 축 차원 때문에, 제로 테일링을 달성하는 것은 덜 비쌉니다.
이런 종류의 레이저 척은 특별히 장비를 줄이는 레이저 관을 위해 설계되고, 정사각형 홀로 설계됩니다. 라운드 홀 척과 비교해서, 스퀘어 튜브의 크기는 증가되고 사용의 범위가 확대됩니다.
우리의 회사에 의해 개발된 척은 넓게 군용 산업, 항공우주, 섬유 기계, 의학 장비, 운동 기구, 자동차와 오토바이 액세서리, 레이저 커팅, 석유 기계, 농기계, 다른 시민 기계와 다른 분야에서 사용됩니다.
2. 성능 파라미터
|
레이저 척 |
|
G680JF-245 |
|
230 밀리미터 |
|
2KN |
|
0.1-1.0MPa |
|
200r/min |
|
10-245mm |
|
350 밀리미터 |
|
5.48g.m2 |
|
173 킬로그램 |
|
257 킬로그램 |
3. 차원
| 상술 | A | 비 | B1 | Ｃ | Ｄ | Ｅ | Ｆ | Ｇ | Ｈ | 나 | Ｊ | Ｋ | Ｌ | 오우 | Ｒ | Ｓ |
| G680JF-245 | 520 | 350 | 680 | 690 | 190 | 120 | 460 | 205 | / | / | / | 29.5 | 245 | 9 | 12-M8 | 18 |
4. 장점
| a. 전 행정 디자인 |
| 비. 광범위한 애플리케이션, 프로필을 처리하는 다양화 |
| Ｃ. 높은 반복성 위치 결정 정밀도 |
| Ｄ. 낮은 유지보수 비용, 긴 서비스 라이프 |
|
Ｅ. 다중 환경 설정은 이용 가능합니다 e.2 콤 타입 또는 장붓구멍 홈 타입 갈고리 발톱 |
5. 우리의 서비스
1. 우리는 좋은 가격과 빠른 생산 소요 시간과 직접적 공장입니다.
2. 전문적 디자인 팀은 당신과 함께 일합니다.
3. 고급 품질을 보증하기 위한 전문적 QC 팀.
4. OEM과 ODM 서비스를 제공하기.
6. 생산 라인
