| MOQ: | 1 set |
| 가격: | USD 550-1650 set |
| 표준 포장: | Wood carton |
| 배달 기간: | 7-15 work days |
| 결제 방법: | T/T, L/C |
| 공급 능력: | 200 sets per month |

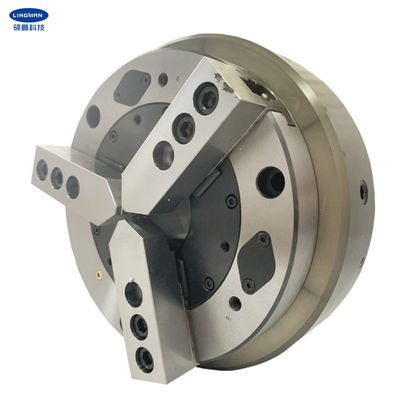

1. 설명
척과 주축 간의 연결은 국가 표준(단축 실린더 연결 모드)을 준수하므로 사용자는 기계 공구 구조를 변경하지 않고 기계 공구 및 척과 호환되는 올바른 연결 플랜지만 준비하면 됩니다.
전체 설치 과정은 매우 쉽습니다. 척 본체는 실린더이며, 내부에는 피스톤과 역 밸브가 있어 초장시간 압력 유지 기능(24시간 이상)을 달성합니다. 조이고 푸는 동작은 측면의 회전식 공기 흡입구로 이루어집니다. 가스 공급을 차단하기 전에는 기계가 작동하지 않습니다.
이 척은 가벼운 무게, 큰 구멍 직경, 높은 스트로크 및 높은 회전 속도의 장점을 자랑하며 선반, 파이프 나사산 가공 기계 공구 및 용접 장비에 적용할 수 있습니다.
2. 성능 매개변수
|
모델 번호 |
BK130TQ |
|
클로 스트로크/직경 |
3.7mm |
|
최대 클램핑 힘 |
15KN |
|
허용 압력 |
0.4-0.9Mpa |
|
제한 속도 |
2600r/m |
|
클램핑 범위 |
2-130mm |
|
순중량 |
11KG |
3. 치수
| 사양 | D | D1 | D2 | D3 | d | H | H1 | H2 | z-d |
| BK130TQ | 135 | 175 | 108 | 95 | 25 | 132 | 101 | 66 | 3-M8 |
4. 장점
| a. 전체 스트로크 설계 |
| b. 광범위한 응용 분야, 다양한 가공 프로파일 |
| c. 높은 반복 위치 정확도 |
| d. 낮은 유지 보수 비용, 긴 수명 |
|
e. 여러 구성 가능 |
5. 생산 라인
6. 당사 서비스
| a. 우리는 좋은 가격과 빠른 리드 타임을 가진 직접 공장입니다. |
| b. 전문 디자인 팀이 귀하와 함께 작업합니다. |
| s. 고품질을 보장하는 전문 QC 팀. |
| d. OEM 및 ODM 서비스 제공. |
|
|
