제품 상세정보
원래 장소: 창주, 치안스, 중국
브랜드 이름: Lingman
모델 번호: G400B-165
지불과 운송 용어
최소 주문 수량: 1개 세트
가격: USD 3400-3800/set
포장 세부 사항: 목제 통
배달 시간: 15-20 작업 일수
지불 조건: 전신환, L/C (신용장)
공급 능력: 달 당 100개 세트
상품 이름: |
탑재대 |
원료: |
스테인레스 강 |
갈고리 발톱 타격: |
60 밀리미터 |
최대 고정시키는 힘: |
1.2KN |
허용 압력: |
0.4-0.9MPa |
제한 속도: |
250r/min |
클램핑 범위: |
20-160mm |
중심 높이: |
260 밀리미터 |
회전 관성: |
3.63 킬로그램.㎡ |
회전부 몸무게: |
125KG |
애플리케이션: |
레이저 절단 |
상품 이름: |
탑재대 |
원료: |
스테인레스 강 |
갈고리 발톱 타격: |
60 밀리미터 |
최대 고정시키는 힘: |
1.2KN |
허용 압력: |
0.4-0.9MPa |
제한 속도: |
250r/min |
클램핑 범위: |
20-160mm |
중심 높이: |
260 밀리미터 |
회전 관성: |
3.63 킬로그램.㎡ |
회전부 몸무게: |
125KG |
애플리케이션: |
레이저 절단 |
1. 기술

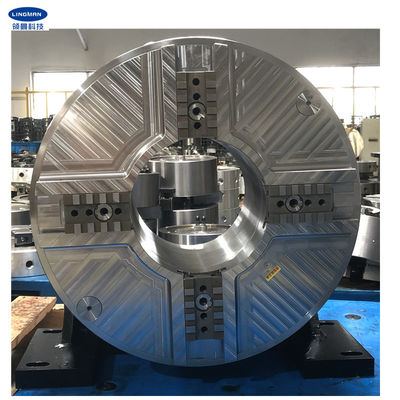

G400B-165는 주로 래이저 커팅 머신을 위해 만들어지는 일종의 레이저 척입니다. 그리고 척 자체는 독립적 축으로서 사용될 수 있고 척이 제조 공정에 있는 제품을 고정시키고 동시에 회전할 수 있습니다.
두개의 독립적 실린더가 있습니다, 단방향식 밸브와 체크 밸브와 그것이 또한 장기 압력 보유 기능 (8 시간에 걸쳐서) 내부를 가집니다. 빠른 클램핑과 감소 조치는 공기 흡입구의 측면 회전을 통해 이루어질 수 있고, 작업을 시작하기 위해 공기 공급원을 끊습니다.
이런 종류의 척은 부드러운 회전, 고정밀도와 저소음을 가지고 있습니다. 게다가, 그것은 경량과 작은 불활동을 가지고 있고, 절단 효율이 매우 향상되고 또한 에너지를 절약합니다. 그리고 척의 구조는 안정적이고 그것이 큰 반경 방향 하중, 축방향 힘과 오버르턴링 힘을 지닐 수 있습니다.
이 척은 4갈퀴와 이중 전력 자동물개입니다. 일련의 척은 깨끗하고 위생적이고 그들이 관절 단기에서 설치를 위해 권하는 활용 환경을 유지하기 위해 뒤로 먼지 제거 장치를 위에 설치할 수 있습니다.
2. 성능 파라미터
|
G400B-165 |
|
60 밀리미터 |
|
1.2KN |
|
0.4-0.9MPa |
|
250r/min |
|
20-160mm |
|
260 밀리미터 |
|
3.63kg.m2 |
|
125 킬로그램 |
|
170 킬로그램 |
3. 차원
상술 | A | 비 | B1 | C | D | E | F | G | H | 나 | J | K | L | M | 엔 | 오우 | P | 큐 | R | S |
G400B-165 | 420 | 260 | 466 | 493 | 240 | 190 | 365 | 251 | 165 | 180 | 196 | 400 | 30 | 60 | 7 | 6 | 22 | M12 | 12-M8 | 18 |
4. 장점
a. 전 행정 디자인 |
비. 광범위한 애플리케이션, 프로필을 처리하는 다양화 |
C. 높은 반복성 위치 결정 정밀도 |
D. 낮은 유지보수 비용, 긴 서비스 라이프 |
E. 다중 환경 설정은 이용 가능합니다 e.2 콤 타입 또는 장붓구멍 홈 타입 갈고리 발톱 |
5. 생산 라인
6. 우리의 서비스
a. 우리는 좋은 가격과 빠른 생산 소요 시간과 직접적 공장입니다. |
비. 전문적 디자인 팀은 당신과 함께 일합니다. |
C. 고급 품질을 보증하기 위한 전문적 QC 팀. |
D. OEM과 ODM 서비스를 제공하기. |
