제품 상세정보
원래 장소: 창주, 치안스, 중국
브랜드 이름: Lingman
모델 번호: G400B-165
지불과 운송 용어
최소 주문 수량: 1개 세트
가격: USD 3400-3800/set
포장 세부 사항: 목제 통
배달 시간: 15-20 작업 일수
지불 조건: 전신환, L/C (신용장)
공급 능력: 달 당 100개 세트
상품명: |
로터리 척 |
원료: |
스테인레스 스틸 |
클로 스트로크: |
60mm |
최대 클램핑력: |
1.2KN |
허용압력: |
0.4-0.9MPa |
제한 속도: |
250r/min |
클램핑 범위: |
20-160mm |
중앙 높이: |
260mm |
회전 관성: |
3.63kg.㎡ |
회전부 중량: |
125kg |
애플리케이션: |
레이저 절단 |
상품명: |
로터리 척 |
원료: |
스테인레스 스틸 |
클로 스트로크: |
60mm |
최대 클램핑력: |
1.2KN |
허용압력: |
0.4-0.9MPa |
제한 속도: |
250r/min |
클램핑 범위: |
20-160mm |
중앙 높이: |
260mm |
회전 관성: |
3.63kg.㎡ |
회전부 중량: |
125kg |
애플리케이션: |
레이저 절단 |
1. 설명

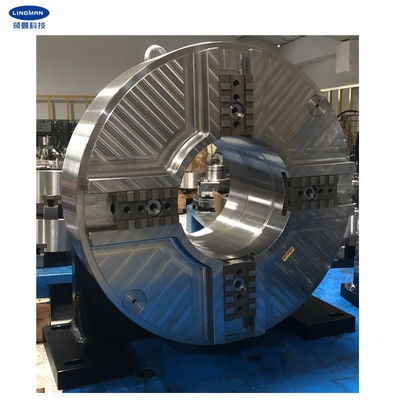

G400B-165는 주로 레이저 절단기용으로 만들어진 일종의 레이저 척입니다.그리고 척 자체를 독립된 스핀들로 사용할 수 있으며 척은 공작물을 고정하고 동시에 회전할 수 있습니다.
이러한 종류의 제품에는 2개의 독립적인 실린더, 단방향 밸브 및 체크 밸브가 있습니다.또한 내부에 8시간 이상의 장기 압력 유지 기능이 있습니다.공기 흡입구의 측면 회전으로 빠른 조임 및 풀림 동작이 가능하며 작업을 시작하기 위해 공기 공급원을 분리합니다.제품의 베이스를 고정한 후, 일치하는 모터를 기어와 연결하고, 압축공기원(0.4-0.9Mpa)을 연결하여 클램핑을 실현하고 공작물을 회전 구동시킨다.그것은 주로 공작물 클램핑 및 회전에 사용됩니다.
이 척에는 4개의 죠가 있으며 이중 동력 자동 척입니다.그것은 부드러운 회전, 높은 정확도 및 낮은 소음을 가지고 있습니다.또한 무게가 가볍고 관성이 작아 절단 효율을 높이고 에너지를 절약할 수 있습니다.
2. 성능 매개변수
|
G400B-165 |
|
60mm |
|
1.2KN |
|
0.4-0.9MPa |
|
250r/분 |
|
20-160mm |
|
260mm |
|
3.63kg.m2 |
|
125kg |
|
170kg |
삼.치수
| 명세서 | NS | NS | B1 | 씨 | NS | 이자형 | NS | NS | 시간 | NS | 제이 | 케이 | 엘 | 미디엄 | N | 영형 | NS | NS | NS | NS |
| G400B-165 | 420 | 260 | 466 | 493 | 240 | 190 | 365 | 251 | 165 | 180 | 196 | 400 | 30 | 60 | 7 | 6 | 22 | M12 | 12-M8 | 18 |
4. 장점
| NS.풀 스트로크 디자인 |
| NS.광범위한 적용, 가공 프로파일의 다양화 |
| 씨.높은 반복 위치 정확도 |
| NS.낮은 유지 보수 비용, 긴 서비스 수명 |
|
이자형.여러 구성을 사용할 수 있습니다. e.2 빗형 또는 장붓구멍 홈형 클로 |
5. 생산 라인
6. 서비스
| NS.우리는 좋은 가격과 빠른 리드 타임을 가진 직접 공장입니다. |
| NS.전문 디자인 팀이 함께 합니다. |
| 씨.고품질을 보장하는 직업적인 QC 팀. |
| NS.OEM 및 ODM 서비스를 제공합니다. |
