제품 상세정보
원래 장소: 창주, 치안스, 중국
브랜드 이름: Lingman
모델 번호: W165J
지불과 운송 용어
최소 주문 수량: 1개 세트
가격: USD 2400-2600/set
포장 세부 사항: 목제 통
배달 시간: 15-20 작업 일수
지불 조건: 전신환, L/C (신용장)
공급 능력: 달 당 100개 세트
상품 이름: |
후방 척 |
갈고리 발톱 타격: |
33mm |
최대 고정시키는 힘: |
4.3KN |
허용 압력: |
0.3-1MPa |
제한 속도: |
500r/min |
클램핑 범위: |
10-165mm |
중심 높이: |
175 밀리미터 |
회전 관성: |
69kg |
모든 구성 단위 무게: |
95 킬로그램 |
상품 이름: |
후방 척 |
갈고리 발톱 타격: |
33mm |
최대 고정시키는 힘: |
4.3KN |
허용 압력: |
0.3-1MPa |
제한 속도: |
500r/min |
클램핑 범위: |
10-165mm |
중심 높이: |
175 밀리미터 |
회전 관성: |
69kg |
모든 구성 단위 무게: |
95 킬로그램 |
1. 기술

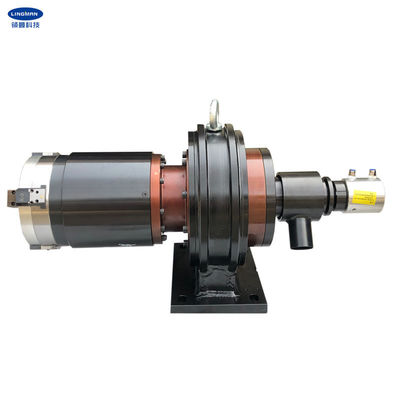

제품은 특별히 장비를 줄이는 레이저 관을 위해 설계됩니다. 제품 자체는 회전하는 동안 굳게 작품 작품을 고정시킬 수 있는 척과 독립적 회전 스핀들로서 사용될 수 있습니다. 회전식 공기 흡입은 빠른 클램핑과 감소 조치를 달성하기 위해 끝에 설비된 자이레이터를 통해 이루어집니다. 공기 공급원 공급은 작업 동안 끊임없이 방송됩니다.
제품의 고정시키는 힘은 매우 크고 안정적입니다. 턱을 조정하는 것은 또한 편리합니다.효율과 강성은 긴 클램핑 조오 보다 더 훨씬 더 높고 정확성이 오랫동안 유지될 수 있습니다. 클램핑 조오의 혼합 변형이 회전식 정확성에 영향을 미치는 것으로 보라는 것은 불가능합니다.
최대 주장 무력 하에, 그것은 긴 클램핑 조오가 간섭한다는 현상을 야기시키지 않을 것입니다, 테레포스 클램핑 조오의 길이가 짧도록 설계됩니다. 게다가 척의 구조물은 체중에 매우 단순하고 가볍습니다.
2. 성능 파라미터
|
W165J |
|
33 밀리미터 |
|
4.3KN |
|
0.3-1.0MPa |
|
500r/min |
|
10-165mm |
|
175 밀리미터 |
|
0.3kg.m2 |
|
69 킬로그램 |
|
95 킬로그램 |
3. 차원
| 상술 | A | 비 | B1 | Ｃ | Ｄ | Ｅ | Ｆ | Ｇ | 나 | Ｊ | Ｌ | Ｍ | 엔 | 오우 | Ｐ | 큐 | Ｒ | Ｓ | Ｔ |
| W165J | 300 | 175 | 154 | 377 | 180 | 140 | 250 | 690 | 140 | 180 | 18 | 30 | 3 | 5 | 13 | M6 | 8-M10 | 18 | 325 |
4. 장점
| a. 전 행정 디자인 |
| 비. 광범위한 애플리케이션, 프로필을 처리하는 다양화 |
| Ｃ. 높은 반복성 위치 결정 정밀도 |
| Ｄ. 낮은 유지보수 비용, 긴 서비스 라이프 |
|
Ｅ. 다중 환경 설정은 이용 가능합니다 e.2 콤 타입 또는 장붓구멍 홈 타입 갈고리 발톱 |
5. 생산 라인
6. 우리의 서비스
| a. 우리는 좋은 가격과 빠른 생산 소요 시간과 직접적 공장입니다. |
| 비. 전문적 디자인 팀은 당신과 함께 일합니다. |
| Ｃ. 고급 품질을 보증하기 위한 전문적 QC 팀. |
| Ｄ. OEM과 ODM 서비스를 제공하기. |
