제품 상세정보
원래 장소: 창주, 치안스, 중국
브랜드 이름: Lingman
지불과 운송 용어
최소 주문 수량: 5개 세트
가격: USD 265-780 set
포장 세부 사항: 목제 통
배달 시간: 7-15 작업 일수
지불 조건: 전신환, L/C (신용장)
공급 능력: 달 당 200개 세트
모델 번호: |
3H-04/05/06/08/10/12/15/18 |
상품 이름: |
유압력 무의미한 척 |
재료: |
강철, 스테인레스 강 |
쐐기 타격: |
12 밀리미터 |
갈고리 발톱 타격 / 지름: |
5.5 밀리미터 |
클램핑 지름: |
7-110mm |
맥스. D.B는 당깁니다: |
13.7KN |
맥스. 고정시키는 힘: |
28.4KN |
Max.Working 압력: |
2.3Mpa |
힘: |
수력입니다 |
신청: |
CNC 선반 관 가공반 |
모델 번호: |
3H-04/05/06/08/10/12/15/18 |
상품 이름: |
유압력 무의미한 척 |
재료: |
강철, 스테인레스 강 |
쐐기 타격: |
12 밀리미터 |
갈고리 발톱 타격 / 지름: |
5.5 밀리미터 |
클램핑 지름: |
7-110mm |
맥스. D.B는 당깁니다: |
13.7KN |
맥스. 고정시키는 힘: |
28.4KN |
Max.Working 압력: |
2.3Mpa |
힘: |
수력입니다 |
신청: |
CNC 선반 관 가공반 |
1. 기술
우리의 회사는 모든 종류의 공압 척, 일렉트릭 척과 다른 파워 척 연구 개발에 주력하는 전문적 협력, 생산, 10년 이상 동안 판매입니다.

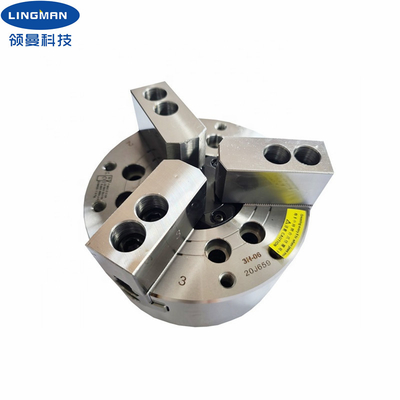

이 무의미한 척은 독립적 지적 소유권과 국내 특허입니다. 구멍 직경을 통한 이 제품 쐐기형 3개 턱은 크고 특히 특별 모양 물체의 클램핑에 적합합니다. 3개 턱 공동 척은 제조 공정에 있는 제품을 고정시키고 배치하도록 척 본체에 모두 분포된 3 가동성 클로의 방사형 이동을 사용하는 공작 기계 부속품입니다. 3개 턱 무의미한 척은 척 본체, 이동형 조와 턱 구동 메카니즘으로 구성됩니다. 미끄럼면은 경화됩니다, 정확성이 갈렸고, 직접적으로 기름을 쳤습니다. 이 제품의 우위는 그것의 높은 강성 구조와 높은 클램핑 정확도에 있습니다, 어느 것이 빠르게 센터를 위치시키고 시간을 아낄 수 있습니까.
맞춘 마개는 표준 크기 무의미한 척뿐만 아니라 이용 가능합니다.
2. 성능 파라미터
|
상품 이름 |
무의미한 척 |
|
모델 번호 |
3H-05 |
|
쐐기 타격 |
10 밀리미터 |
|
갈고리 발톱 타격 / 지름 |
5.4 밀리미터 |
|
클램핑 지름 |
12-135mm |
|
맥스. D.B는 당깁니다 |
17.1KN |
|
맥스. 고정시키는 힘 |
35.8KN |
|
중량 |
6.7KG |
|
Max.working 압력 |
2.9Mpa |
|
맥스. 수 혁명 |
7000 r.p.m |
|
적용 가능한 로터리 실린더 |
TH-536 |
3. 차원
| 상술 | A | 비 | Ｃ | Ｄ | D1 | D2 | Ｅ | E1 | Ｆ | Ｇ 최대. | Ｇ 분. | Ｈ | Ｊ |
| 3H-05 | 135 | 60 | 110 | 82.6 | / | / | 4 | / | 26 | 1 | -9 | 20 | 12 |
4. 장점
| a. 전 행정 디자인 |
| 비. 광범위한 애플리케이션, 프로필을 처리하는 다양화 |
| Ｃ. 높은 반복성 위치 결정 정밀도 |
| Ｄ. 낮은 유지보수 비용, 긴 서비스 라이프 |
|
Ｅ. 다중 환경 설정은 이용 가능합니다 e.2 콤 타입 또는 장붓구멍 홈 타입 갈고리 발톱 |
5. 우리의 서비스
| a. 우리는 좋은 가격과 빠른 생산 소요 시간과 직접적 공장입니다. |
| 비. 전문적 디자인 팀은 당신과 함께 일합니다. |
| Ｓ. 고급 품질을 보증하기 위한 전문적 QC 팀. |
| Ｄ. OEM과 ODM 서비스를 제공하기. |
6. 생산 라인
