제품 상세정보
원래 장소: 창주, 치안스, 중국
브랜드 이름: Lingman
모델 번호: G700D-270
지불과 운송 용어
최소 주문 수량: 1개 세트
가격: USD 4800-5200 set
포장 세부 사항: 목제 통
배달 시간: 10-15 작업 일수
지불 조건: 전신환, L/C (신용장)
공급 능력: 달 당 100개 세트
상품 이름: |
G700D-270 공압 척 |
갈고리 발톱 타격: |
240 밀리미터 |
최대 고정시키는 힘: |
3.15KN |
허용 압력: |
0.3-0.9MPa |
제한 속도: |
120r/min |
클램핑 범위: |
15-265mm |
중심 높이: |
375 밀리미터 |
회전 관성: |
10.9 킬로그램.㎡ |
상품 이름: |
G700D-270 공압 척 |
갈고리 발톱 타격: |
240 밀리미터 |
최대 고정시키는 힘: |
3.15KN |
허용 압력: |
0.3-0.9MPa |
제한 속도: |
120r/min |
클램핑 범위: |
15-265mm |
중심 높이: |
375 밀리미터 |
회전 관성: |
10.9 킬로그램.㎡ |
1. 기술

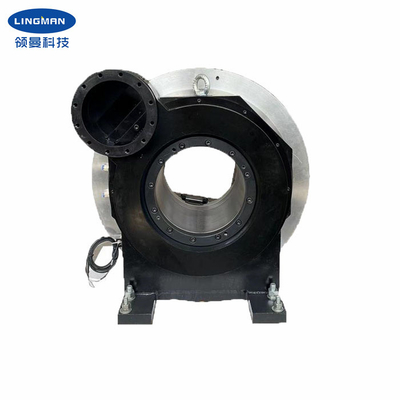

척은 특별히 장비를 줄이는 레이저 파이프를 위해 설계된 4 져 전 행정 탑재대입니다. 척 자체는 독립적 회전 스핀들로서 일할 수 있습니다. 제품의 기지가 고쳐진 후, 그것은 단지 제조 공정에 있는 제품을 고정시키기 위해 지지하는 모터와 기어를 연결시키고, 그리고 나서 압축 공기 소스 (0.3-0.9mpa)를 연결시킬 필요가 있고 회전하기 위해 제조 공정에 있는 제품을 운전합니다. 척 전 행정 작전, four PAWS의 위치를 조정하기 위한 어떤 필요. 시장에서의 유사 제품과 비교해서, 척은 더 높은 고정시키는 힘과 더불어, 더 높은 회전 정확도와 반복 정확도를 가지고 있습니다. 그리고 척은 더 긴 서비스 수명을 가지고 매우 고객의 사용 비용을 절감할 수 있습니다.
제품은 넓게 특별한 레이저 관 가공반과 다른 파이프 처리 시스템에서 사용될 수 있습니다.
2. 성능 파라미터
모델 번호 |
G700D-270 |
갈고리 발톱 타격 | 240 밀리미터 |
최대 고정시키는 힘 | 3.15KN |
할러블 압력 | 0.3-0.9MPa |
제한 속도 | 120/min |
클램핑 범위 | 15-265mm |
중심 높이 | 375 밀리미터 |
회전 관성 |
10.9 킬로그램.㎡ |
회전부 몸무게 | 215 킬로그램 |
모든 구성 단위 무게 | 307 킬로그램 |
기록 : 표준 매개 변수가 수 위에 있습니다. 우리는 또한 고객들의 특수한 요구 사항에 따라 제품을 설계할 수 있습니다.
3. 차원
상술 | A | 비 | B1 | C | D | E | F | G | H | 나 | J | K | 오우 | R | S |
G700D-270 | 665 | 375 | 700 | 725 | 265 | 220 | 610 | 380 | 270 | 330 | 296 | 558 | 5 | 12-M10 | 18X28 |
4. 장점
a. 전 행정 디자인 |
비. 광범위한 애플리케이션, 프로필을 처리하는 다양화 |
C. 높은 반복성 위치 결정 정밀도 |
D. 낮은 유지보수 비용, 긴 서비스 라이프 |
E. 다중 환경 설정은 이용 가능합니다 e.1 솔리드 또는 공동 e.2 콤 타입 또는 장붓구멍 홈 타입 갈고리 발톱 |
5. 우리의 서비스
a. 우리는 좋은 가격과 빠른 생산 소요 시간과 직접적 공장입니다. |
비. 전문적 디자인 팀은 당신과 함께 일합니다. |
C. 고급 품질을 보증하기 위한 전문적 QC 팀. |
D. OEM과 ODM 서비스를 제공하기. |
