제품 상세정보
원래 장소: 창주, 치안스, 중국
브랜드 이름: Lingman
모델 번호: 3L-05/06/08/10/12
지불과 운송 용어
최소 주문 수량: 1개 세트
가격: USD 300-780 set
포장 세부 사항: 목제 통
배달 시간: 7-15 작업 일수
지불 조건: 전신환, L/C (신용장)
공급 능력: 달 당 200개 세트
모델: |
3L-12 |
쐐기 타격: |
30 밀리미터 |
갈고리 발톱 타격 / 지름: |
45 밀리미터 |
클램핑 지름: |
54-315mm |
맥스. 고정시키는 힘: |
61.0KN |
중량: |
67.3KG |
맥스. 수 혁명: |
2100 r.p.m |
적용 가능한 실린더: |
TH-1291 |
구조: |
중공 구조 |
애플리케이션: |
선반 척 |
모델: |
3L-12 |
쐐기 타격: |
30 밀리미터 |
갈고리 발톱 타격 / 지름: |
45 밀리미터 |
클램핑 지름: |
54-315mm |
맥스. 고정시키는 힘: |
61.0KN |
중량: |
67.3KG |
맥스. 수 혁명: |
2100 r.p.m |
적용 가능한 실린더: |
TH-1291 |
구조: |
중공 구조 |
애플리케이션: |
선반 척 |
1. 기술

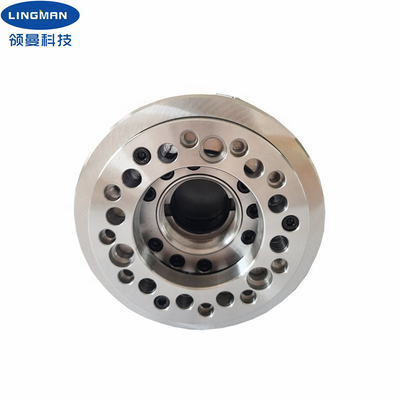

우리는 CNC 선반의 제조사고 15년의 전문적 경험과 래이저 커팅 머신을 위한 척입니다. 유압 척은 유압 시스템의 제어된 정착물이며, 그것이 CNC 선반의 축에 제조 공정에 있는 제품을 고정시키는데 사용됩니다. 최고 긴 파워 척의 구조는 커다란 구멍과 중공 구조입니다. 이 척은 매우 불규칙한 제조 공정에 있는 제품을 고정시키는데 적합합니다. 우리의 척의 모든 미끄럼면은 경화됩니다, 정확성이 실패를 방지하기 위해 갈렸고, 직접적으로 기름을 쳤습니다. 주유는 척이 장기 근속 동안 좋은 정확도를 가지고 있다는 것을 보증하기 위해 매우 중요합니다. 부정확하거나 부적당한 주유는 저압이, 감소된 고정시키는 힘에 있는 비정상 기능, 가난한 클램핑 정확도와 같은 문제로 이어질 수 있습니다,
비정상의 웨어와 전파방해 그래서 마개는 적당히 기름을 쳐야 합니다.
게다가 그것은 고강도와 높은 클램핑 정확도를 가지고 있습니다. 최고 긴 발톱 타격 파워 척은 더 상이한 모양과 크기의 관 이음쇠에 대한 고객들의 요구조건을 충족시킬 수 있습니다.
마개는 다양한 사이즈에 이용할 수 있습니다. 표준 크기 척뿐만 아니라 또한 당신의 그림과 요구에 따라 맞춤화될 수 있습니다.
2. 성능 파라미터
|
모델 번호 |
3L-12 |
|
쐐기 타격 |
30 밀리미터 |
|
갈고리 발톱 타격 / 지름 |
45 밀리미터 |
|
클램핑 지름 |
54-315mm |
|
맥스. D.B는 당깁니다 |
64.7KN |
|
맥스. 고정시키는 힘 |
61.0KN |
|
중량 |
67.3KG |
|
Max.working 압력 |
3.0Mpa |
|
맥스. 회전수 |
2100 r.p.m |
|
적용 가능한 로터리 실린더 |
TH-1291 |
3. 차원
| 상술 | A | 비 | Ｃ | Ｄ | D1 | D2 | Ｅ | E1 | Ｆ | Ｇ 최대. | Ｇ 분. | Ｈ | Ｊ |
| 3L-12 | 315 | 125 | 220 | 171.4 | 139.72 | 190 | 5 | 18 | 91 | 15 | -15 | 30 | 50 |
4. 장점
| a. 전 행정 디자인 |
| 비. 광범위한 애플리케이션, 프로필을 처리하는 다양화 |
| c. High repetitive positioning accuracy |
| Ｄ. 낮은 유지보수 비용, 긴 서비스 라이프 |
|
Ｅ. 다중 환경 설정은 이용 가능합니다 e.2 콤 타입 또는 장붓구멍 홈 타입 갈고리 발톱 |
5. 우리의 서비스
| a. 우리는 좋은 가격과 빠른 생산 소요 시간과 직접적 공장입니다. |
| 비. 전문적 디자인 팀은 당신과 함께 일합니다. |
| Ｓ. 고급 품질을 보증하기 위한 전문적 QC 팀. |
| Ｄ. OEM과 ODM 서비스를 제공하기. |
6. 생산 라인
