제품 상세정보
원래 장소: 창주, 치안스, 중국
브랜드 이름: Lingman
모델 번호: 3L-05/06/08/10/12
지불과 운송 용어
최소 주문 수량: 1개 세트
가격: USD 300-780 set
포장 세부 사항: 목제 통
배달 시간: 7-15 작업 일수
지불 조건: 전신환, L/C (신용장)
공급 능력: 달 당 200개 세트
모델: |
3L-12 |
쐐기 타격: |
35 밀리미터 |
갈고리 발톱 타격 / 지름: |
52MM |
클램핑 지름: |
50-385mm |
맥스. 고정시키는 힘: |
68.0KN |
중량: |
136KG |
맥스. 수 혁명: |
1600 r.p.m |
적용 가능한 실린더: |
TH-1512 |
구조: |
관통 홀 구조 |
애플리케이션: |
CNC 선반 척 |
모델: |
3L-12 |
쐐기 타격: |
35 밀리미터 |
갈고리 발톱 타격 / 지름: |
52MM |
클램핑 지름: |
50-385mm |
맥스. 고정시키는 힘: |
68.0KN |
중량: |
136KG |
맥스. 수 혁명: |
1600 r.p.m |
적용 가능한 실린더: |
TH-1512 |
구조: |
관통 홀 구조 |
애플리케이션: |
CNC 선반 척 |
1. 기술

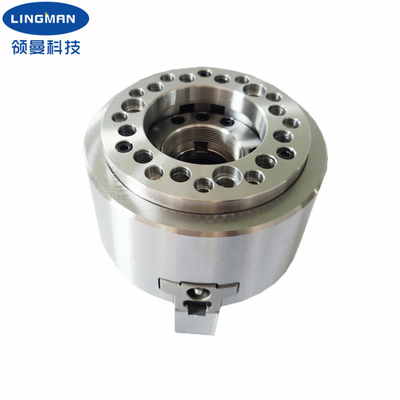

우리는 CNC 선반의 제조사고 15년의 전문적 경험과 래이저 커팅 머신을 위한 척입니다. 최고 긴 파워 척의 구조는 커다란 구멍과 중공 구조입니다. 이 척은 매우 불규칙한 제조 공정에 있는 제품을 고정시키는데 적합합니다. 우리의 척의 모든 미끄럼면은 경화됩니다, 정확성이 실패를 방지하기 위해 갈렸고, 직접적으로 기름을 쳤습니다. 녹이 고정시키는 힘을 감소시킬 경우에, 석유를 줄이는 앤티-러스트의 사용은 마개의 내부 녹을 방지할 수 있습니다, 특별한 관심이 지불하여야 합니다.
게다가 그것은 고강도와 높은 클램핑 정확도를 가지고 있습니다. 최고 긴 발톱 타격 파워 척은 더 상이한 모양과 크기의 관 이음쇠에 대한 고객들의 요구조건을 충족시킬 수 있습니다.
마개는 다양한 사이즈에 이용할 수 있습니다. 표준 크기 척뿐만 아니라 또한 당신의 그림과 요구에 따라 맞춤화될 수 있습니다.
2. 성능 파라미터
|
모델 번호 |
3L-15 |
|
쐐기 타격 |
35 밀리미터 |
|
갈고리 발톱 타격 / 지름 |
52 밀리미터 |
|
클램핑 지름 |
50-385mm |
|
맥스. D.B는 당깁니다 |
84.3KN |
|
맥스. 고정시키는 힘 |
68.0KN |
|
중량 |
136KG |
|
Max.working 압력 |
2.6Mpa |
|
맥스. 회전수 |
1600 r.p.m |
|
적용 가능한 로터리 실린더 |
TH-1512 |
3. 차원
| 상술 | A | 비 | Ｃ | Ｄ | D1 | D2 | Ｅ | E1 | Ｆ | Ｇ 최대. | Ｇ 분. | Ｈ | Ｊ |
| 3L-15 | 385 | 150 | 300 | 235 | 139.72 | 171.4 | 6 | 33 | 120 | 12.5 | -22.5 | 39 | 60 |
4. 장점
| a. 전 행정 디자인 |
| 비. 광범위한 애플리케이션, 프로필을 처리하는 다양화 |
| Ｃ. 높은 반복성 위치 결정 정밀도 |
| Ｄ. 낮은 유지보수 비용, 긴 서비스 라이프 |
|
Ｅ. 다중 환경 설정은 이용 가능합니다 e.2 콤 타입 또는 장붓구멍 홈 타입 갈고리 발톱 |
5. 우리의 서비스
| a. 우리는 좋은 가격과 빠른 생산 소요 시간과 직접적 공장입니다. |
| 비. 전문적 디자인 팀은 당신과 함께 일합니다. |
| Ｓ. 고급 품질을 보증하기 위한 전문적 QC 팀. |
| Ｄ. OEM과 ODM 서비스를 제공하기. |
6. 생산 라인
