제품 상세정보
원래 장소: 창주, 치안스, 중국
브랜드 이름: Lingman
지불과 운송 용어
최소 주문 수량: 5개 세트
가격: USD 265-780 set
포장 세부 사항: 목제 통
배달 시간: 7-15 작업 일수
지불 조건: 전신환, L/C (신용장)
공급 능력: 달 당 200개 세트
모델 번호: |
3H-04 |
상품 이름: |
파워 척 |
재료: |
스테인레스 강 |
쐐기 타격: |
13 밀리미터 |
갈고리 발톱 타격 / 지름: |
5.6 밀리미터 |
클램핑 지름: |
7-112mm |
맥스. D.B는 당깁니다: |
13.6KN |
맥스. 고정시키는 힘: |
28.5KN |
Max.Working 압력: |
2.4MPa |
힘: |
힘 |
신청: |
CNC 선반 |
상응하는 크릴.: |
TH-536 |
모델 번호: |
3H-04 |
상품 이름: |
파워 척 |
재료: |
스테인레스 강 |
쐐기 타격: |
13 밀리미터 |
갈고리 발톱 타격 / 지름: |
5.6 밀리미터 |
클램핑 지름: |
7-112mm |
맥스. D.B는 당깁니다: |
13.6KN |
맥스. 고정시키는 힘: |
28.5KN |
Max.Working 압력: |
2.4MPa |
힘: |
힘 |
신청: |
CNC 선반 |
상응하는 크릴.: |
TH-536 |

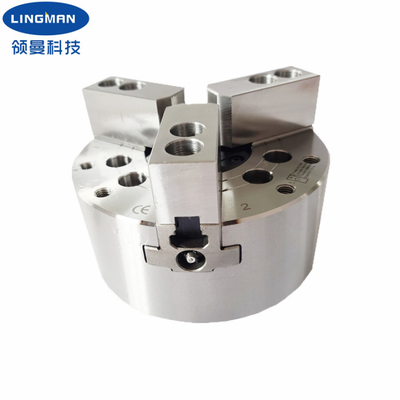

1. 기술
우리의 회사는 모든 종류의 공압 척, 일렉트릭 척과 다른 파워 척 연구 개발에 주력하는 전문적 협력, 생산, 10년 이상 동안 판매입니다.
이 제품은 독립적 지적 소유권과 국내 특허입니다. 이 제품은 특히 특별 모양 물체의 클램핑에 적합한 대직경과 구멍을 통하여 쐐기형 3개 턱입니다. 미끄럼면은 경화됩니다, 정확성이 갈렸고, 직접적으로 기름을 쳤습니다. 이 제품의 우위는 그것의 높은 강성 구조와 높은 클램핑 정확도에 있습니다.
국가 표준, 사용자에 일치하는 공압 척과 축 연결 방법은 단지 플랜지로, 기계 구조를 바꿀 필요가 없고 척 크기가 설치될 수 있습니다.
척 본체 자체는 클램핑과 감소 액션을 달성하기 위해 가늘고 긴 꼬리 부분 조절 메카니즘을 통하여 실린더, 짜맞춘 피스톤입니다.
척의 중앙은 여러 열처리와 특수 곡면 대우, 더 내마모성인 더 높은 내력 뒤에, 중공 구조, 고품질 합금 강의 전반적인 사용입니다 ; 모든 접합면은 정밀 연마, 안정적이고 오래가는 정확성, 되풀이된 클램핑 위치설정의고 정밀도입니다.
상품은 기어 처리, 디스크 타입, 가공품 처리의 짧은 샤프트 종류에 적합합니다.
맞춘 마개는 표준 크기 마개뿐만 아니라 이용 가능합니다.
2. 성능 파라미터
|
모델 번호 |
3H-04 |
|
쐐기 타격 |
10 밀리미터 |
|
갈고리 발톱 타격 / 지름 |
5.4 밀리미터 |
|
클램핑 지름 |
7-110mm |
|
맥스. D.B는 당깁니다 |
13.7KN |
|
맥스. 고정시키는 힘 |
28.4KN |
|
중량 |
4KG |
|
Max.working 압력 |
2.3Mpa |
|
맥스. 수 혁명 |
8000 r.p.m |
|
적용 가능한 로터리 실린더 |
TH-536 |
3. 차원
| 상술 | A | 비 | Ｃ | Ｄ | D1 | D2 | Ｅ | E1 | Ｆ | Ｇ 최대. | Ｇ 분. | Ｈ | Ｊ |
| 3H-04 | 110 | 59 | 185 | 70.6 | / | / | 4 | / | 26 | 3.5 | -6.5 | 17.5 | 12 |
4. 장점
| a. 전 행정 디자인 |
| 비. 광범위한 애플리케이션, 프로필을 처리하는 다양화 |
| Ｃ. 높은 반복성 위치 결정 정밀도 |
| Ｄ. 낮은 유지보수 비용, 긴 서비스 라이프 |
|
Ｅ. 다중 환경 설정은 이용 가능합니다 e.2 콤 타입 또는 장붓구멍 홈 타입 갈고리 발톱 |
5. 우리의 서비스
| a. 우리는 좋은 가격과 빠른 생산 소요 시간과 직접적 공장입니다. |
| 비. 전문적 디자인 팀은 당신과 함께 일합니다. |
| Ｓ. 고급 품질을 보증하기 위한 전문적 QC 팀. |
| Ｄ. OEM과 ODM 서비스를 제공하기. |
6. 생산 라인
