제품 상세정보
원래 장소: 창주, 치안스, 중국
브랜드 이름: Lingman

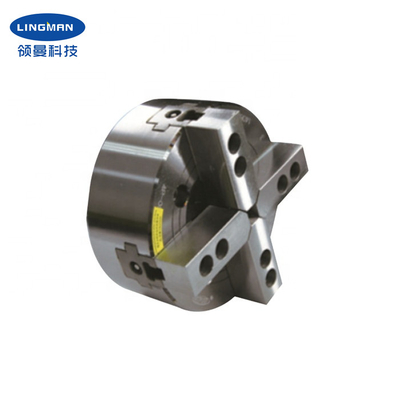

모델 번호: CNC 선반 척 4H-10
지불과 운송 용어
최소 주문 수량: 1개 세트
가격: USD 550-1650 set
포장 세부 사항: 목제 통
배달 시간: 7-15 작업 일수
지불 조건: 전신환, L/C (신용장)
공급 능력: 달 당 500개 세트
상품 이름: |
CNC 선반 척 |
쐐기 타격: |
19 밀리미터 |
갈고리 발톱 타격 / 지름: |
8.8 밀리미터 |
클램핑 지름: |
31-254mm |
맥스. D.B는 당깁니다: |
42.6KN |
맥스. 고정시키는 힘: |
110.7KN |
맥스. 회전수: |
3400 r.p.m |
중량: |
36.3 킬로그램 |
Max.Working 압력: |
2.7Mpa |
적용 로터리 실린더: |
TH-1075 |
상품 이름: |
CNC 선반 척 |
쐐기 타격: |
19 밀리미터 |
갈고리 발톱 타격 / 지름: |
8.8 밀리미터 |
클램핑 지름: |
31-254mm |
맥스. D.B는 당깁니다: |
42.6KN |
맥스. 고정시키는 힘: |
110.7KN |
맥스. 회전수: |
3400 r.p.m |
중량: |
36.3 킬로그램 |
Max.Working 압력: |
2.7Mpa |
적용 로터리 실린더: |
TH-1075 |
1. 기술
다른 척과 비교해서, 수력 4 본크는 빠른 클램핑, 큰 고정시키는 힘, 넓은 클램핑 범위, 높은 안전과 높은 신뢰도라는 유리한 입장에 있습니다. 그러므로, 수력 4 본크는 다양한 직사각형이고 불규칙한 제조 공정에 있는 제품을 처리하고 고정시킴에 있어 큰 애플리케이션 공간을 가지고 있습니다.
수력 4 본크의 작업 원칙은 작동유가 실린더 유입구로부터 실린더에 들어가고 실린더와 피스톤이 폐쇄된 구멍을 형성한다는 것입니다. 지지 슬리브는 원판스프링 압축되기 위해 함께 아래로 옮겨가고, 스냅 링이 아래로 옮겨가고, 그 셋이 미끄러지는 드라이브가 드릴 파이프를 공개하는 목적을 달성하기 위해 센터를 수평적으로 벗어납니다.
수력 4 본크는 엄격한 척 제조 방법을 채택하고, 전문적 선반에 적합합니다. 그것과 무관한은 다양한 워크샵에 적용되지 않습니다, 그것이 잘 산업에 의해 받아들였습니다.이 제품은 오래가고, 고속도 원활한 운영을 가지고 있습니다. 위치설정과 반복의고 정밀도, 자동적 생산에 적합한 큰 고정시키는 힘. 그것은 매우 평방 부분과 다른 특별 모양 부분을 처리하는데 적합합니다.
마개는 체중의 선반을 감소시키고, 서비스 수명을 증가시킵니다. 게다가, 설치는 매우 편리하고 연결 방법이 산업 기준을 채택합니다. 그것은 단지 척과 일치하는 플랜지를 갖추고 있을 필요가 있고 기계 공구의 구조를 바꾸기 위한 어떤 필요가 없습니다.
2. 성능 파라미터
| 상품 이름 | CNC 선반 척 |
|
모델 번호 |
4H-10 |
|
쐐기 타격 |
19 밀리미터 |
|
갈고리 발톱 타격 / 지름 |
8.8 밀리미터 |
|
클램핑 지름 |
31-254mm |
|
맥스. D.B는 당깁니다 |
42.6KN |
|
맥스. 고정시키는 힘 |
110.7KN |
|
중량 |
36.3KG |
|
Max.working 압력 |
2.7Mpa |
|
맥스. 수 혁명 |
3400 r.p.m |
|
적용 가능한 로터리 실린더 |
TH-1075 |
3. 차원
4. 장점
| a. 전 행정 디자인 |
| 비. 광범위한 애플리케이션, 프로필을 처리하는 다양화 |
| Ｃ. 높은 반복성 위치 결정 정밀도 |
| Ｄ. 낮은 유지보수 비용, 긴 서비스 라이프 |
| Ｅ. 다중 환경 설정은 이용 가능합니다 e.1 솔리드 또는 공동 e.2 콤 타입 또는 장붓구멍 홈 타입 갈고리 발톱 |
5. 우리의 서비스
| a. 우리는 좋은 가격과 빠른 생산 소요 시간과 직접적 공장입니다. |
| 비. 전문적 디자인 팀은 당신과 함께 일합니다. |
| Ｓ. 고급 품질을 보증하기 위한 전문적 QC 팀. |
| Ｄ. OEM과 ODM 서비스를 제공하기 |
6. 생산 라인
