제품 상세정보
원래 장소: 창주, 치안스, 중국
브랜드 이름: Lingman
모델 번호: 공기 교차로 chuckG500C-225
지불과 운송 용어
최소 주문 수량: 1개 세트
가격: USD 6600-7200 set
포장 세부 사항: 목제 통
배달 시간: 10-15 작업 일수
지불 조건: 전신환, L/C (신용장)
공급 능력: 달 당 500개 세트
상품 이름: |
공기 회동 척 |
갈고리 발톱 타격: |
200 밀리미터 |
최대 고정시키는 힘: |
2.72KN |
허용 압력: |
0.1-0.8Mpa |
제한 속도: |
125r/min |
클램핑 범위: |
0-225mm |
중심 높이: |
314 밀리미터 |
회전 관성: |
6.1 킬로그램.㎡ |
특징: |
높게 크랩밍 정확성 |
상품 이름: |
공기 회동 척 |
갈고리 발톱 타격: |
200 밀리미터 |
최대 고정시키는 힘: |
2.72KN |
허용 압력: |
0.1-0.8Mpa |
제한 속도: |
125r/min |
클램핑 범위: |
0-225mm |
중심 높이: |
314 밀리미터 |
회전 관성: |
6.1 킬로그램.㎡ |
특징: |
높게 크랩밍 정확성 |
1. 기술

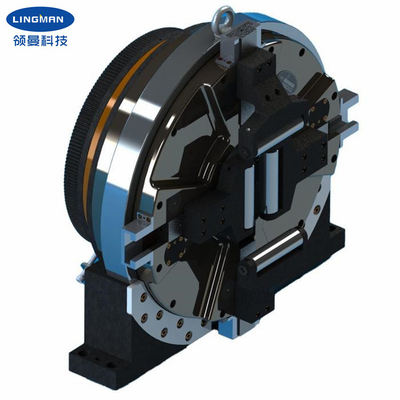

이 공기 회동 척은 특별히 래이저 커팅 머신을 위해 설계됩니다, 제품 자체가 독립적 회전 스핀들로서 사용될 수 있습니다, 중앙에 척이 있고 동시에 회전하는 제조 공정에 있는 제품을 고정시킬 수 있습니다.
네곳 갈고리 발톱 위치의 추가적 조정 없이, 척 전 행정 작업은 적용 가능한 관 이음쇠의 전체 시리즈를 고정시키고 생산 효율을 향상시킬 수 있습니다. 이런 종류의 공기 회동 척은 더 높은 방진 성능과 작동 안정성으로, 둘러싸인 구조를 완전히 채택합니다. 짜맞춘 크로스 롤러 베어링, 긴 서비스 라이프, 회전 정확도와 시장, 고정시키는 힘 위의 다른 전통적 레이저 척 보다 반복 위치 결정 정밀도는 유사 제품 보다 더 크게 시장에 나와 있는 그러나 또한, 박벽관의 처리를 만날 수 있습니다.
공기 회동 척은 일반적으로 기계 시스템을 처리하여 전문 래이저 커팅 머신과 다른 파이프에서 사용됩니다.
2. 성능 파라미터
| 상품 이름 | 공기 회동 척 |
|
모델 번호 |
G500C-225 |
| 갈고리 발톱 타격 | 200 밀리미터 |
| 최대 고정시키는 힘 | 2.77KN |
| 할러블 압력 | 0.1-0.9MPa |
| 제한 속도 | 130r/min |
| 클램핑 범위 | 0-225mm |
| 중심 높이 | 315 밀리미터 |
| 회전 관성 | 6.1 킬로그램.㎡ |
| 회전부 몸무게 | 140 킬로그램 |
| 모든 구성 단위 무게 | 240 킬로그램 |
기록 : 표준 매개 변수가 수 위에 있습니다. 우리는 또한 고객들의 특수한 요구 사항에 따라 제품을 설계할 수 있습니다.
3. 차원
| 상술 | A | 비 | B1 | Ｃ | Ｄ | Ｅ | Ｆ | Ｇ | Ｈ | 나 | Ｊ | Ｋ | 오우 | Ｒ | Ｓ |
| G500C-225 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. 장점
| a. 전 행정은 공기 회동 척을 설계했습니다 |
| 비. 광범위한 애플리케이션, 프로필을 처리하는 다양화 |
| Ｃ. 높은 반복성 위치 결정 정밀도 |
| Ｄ. 낮은 유지보수 비용, 긴 서비스 라이프 |
|
Ｅ. 다중 환경 설정은 이용 가능합니다 e.1 솔리드 또는 공동 e.2 콤 타입 또는 장붓구멍 홈 타입 갈고리 발톱 |
5. 우리의 서비스
| a.We는 좋은 가격과 빠른 생산 소요 시간과 직접적 공장입니다. |
| b.Professional 디자인 팀은 당신과 함께 일합니다. |
| 고급 품질을 보증하기 위한 c.Professional QC 팀. |
| d.Providing OEM과 ODM 서비스. |
6. 생산 라인
