제품 상세정보
원래 장소: 창주, 치안스, 중국
브랜드 이름: Lingman
모델 번호: 공기 회동 척 G620DF-245
지불과 운송 용어
최소 주문 수량: 1개 세트
가격: USD 4800-5200 set
포장 세부 사항: 목제 통
배달 시간: 10-15 작업 일수
지불 조건: 전신환, L/C (신용장)
공급 능력: 달 당 500개 세트
상품 이름: |
공기 회동 척 |
갈고리 발톱 타격: |
236 밀리미터 |
최대 고정시키는 힘: |
2.1KN |
허용 압력: |
0.20-0.9MPa |
제한 속도: |
150r/min |
클램핑 범위: |
6-242mm |
중심 높이: |
315 밀리미터 |
회전 관성: |
5.23 킬로그램.㎡ |
재료: |
강철, 스테인레스 강 |
특징: |
높은 동기화 정확도 |
상품 이름: |
공기 회동 척 |
갈고리 발톱 타격: |
236 밀리미터 |
최대 고정시키는 힘: |
2.1KN |
허용 압력: |
0.20-0.9MPa |
제한 속도: |
150r/min |
클램핑 범위: |
6-242mm |
중심 높이: |
315 밀리미터 |
회전 관성: |
5.23 킬로그램.㎡ |
재료: |
강철, 스테인레스 강 |
특징: |
높은 동기화 정확도 |
1. 기술
우리의 회사는 15년의 CNC 선반과 래이저 커팅 머신의 생산의 전문적 경험을 가집니다. 정사각형 홀과 전 행정 레이저 척은 올해에 우리의 회사의 개발된 신제품입니다.

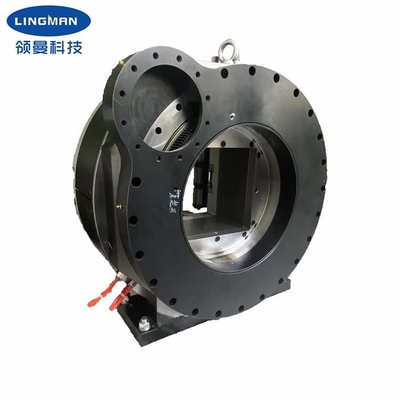

공기 회동 척 자체는 독립적 호전식 스핀들로서 일할 수 있습니다. 새로운 계획된 척은 하기 장점을 가집니다 : 1. 고 투과율 효율과 동기화 정확도 ; 2. 대량 생산에 도움이 된 처리와 제조업의 어려움을 감소시키세요 ; 더 좋은 방진 효과와 강한 오염 저항.
우리의 회사의 레이저 공기 회동 척은 단순 구조, 편리 설치, 강한 적용, 깨끗하고 오래가, 믿을 만한 클램핑과 지속적 정확성의 특성을 가집니다. 그것은 넓게 특별한 레이저 관 가공반과 같은 공작 기계류를 처리하여 파이프에서 사용될 수 있습니다. 이 제품은 전문적 관 가공반, 관판 기계와 다른 클램핑 맞춤에 적합하고, 다양한 둥근 파이프, 사각 파이프, 직사각관을 줄이는데 적합합니다. 조금 수정된 클램프는 다양한 모양의 파이프를 줄일 수 있습니다.
2. 성능 파라미터
| 상품 이름 | 공기 회동 척 |
|
모델 번호 |
G620DF-245 |
| 갈고리 발톱 타격 | 236 밀리미터 |
| 최대 고정시키는 힘 | 2.1KN |
| 할러블 압력 | 0.2-0.9MPa |
| 제한 속도 | 150/min |
| 클램핑 범위 | 6-242mm |
| 중심 높이 | 315 밀리미터 |
| 회전 관성 |
5.2 킬로그램.㎡ |
| 회전부 몸무게 | 120 킬로그램 |
| 모든 구성 단위 무게 | 250 킬로그램 |
기록 : 표준 매개 변수가 수 위에 있습니다. 우리는 또한 고객들의 특수한 요구 사항에 따라 제품을 설계할 수 있습니다.
3. 차원
| 상술 | A | 비 | B1 | Ｃ | Ｄ | Ｅ | Ｆ | Ｇ | Ｈ | 나 | Ｊ | Ｋ | 오우 | Ｒ | Ｓ |
| G620DF-245 | 420 | 315 | 624 | 662 | 220 | 60 | 380 | 403.5 | 245X245 | / | 444.5 | / | / | / | 18X22 |
4. 장점
| a. 전 행정은 공기 회동 척을 설계했습니다 |
| 비. 광범위한 애플리케이션, 프로필을 처리하는 다양화 |
| Ｃ. 높은 반복성 위치 결정 정밀도 |
| Ｄ. 낮은 유지보수 비용, 긴 서비스 라이프 |
|
Ｅ. 다중 환경 설정은 이용 가능합니다 e.1 솔리드 또는 공동 e.2 콤 타입 또는 장붓구멍 홈 타입 갈고리 발톱 |
5. 우리의 서비스
| a. 우리는 좋은 가격과 빠른 생산 소요 시간과 직접적 공장입니다. |
| 비. 전문적 디자인 팀은 당신과 함께 일합니다. |
| Ｃ. 고급 품질을 보증하기 위한 전문적 QC 팀. |
| Ｄ. OEM과 ODM 서비스를 제공하기. |
